画層線分(LSETLINE)コマンドは、選択した画層上の線分を作成できます。
画層基点線分(LSDISTLN)コマンドでは、選択した画層上に基点からの指示点を始点とした線分が作成できます。
画層は、ユーザー画層設定にてとうろくされている画層が選択できます。
画層線分(LSETLINE)
1. 画層線分コマンドを起動します。

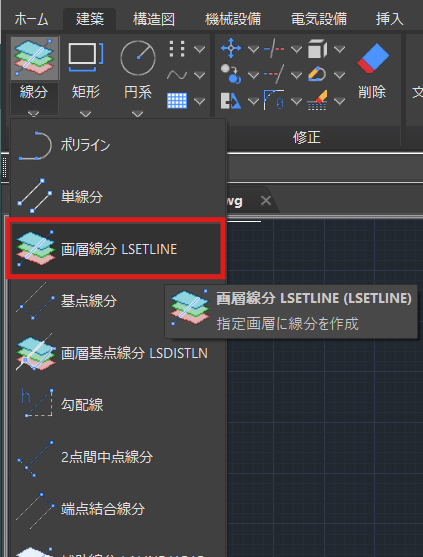

▼リボン:「建築」タブ>「作成」パネル

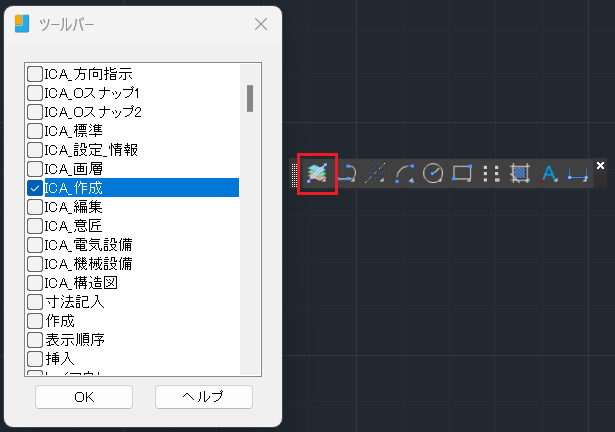

▼ツールバー:「ICA_作成」

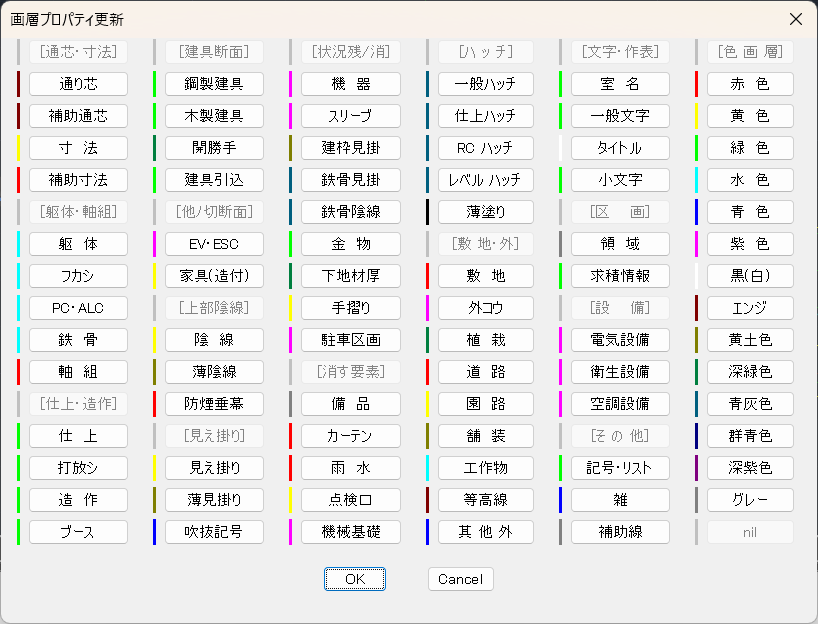

2. 「画層プロパティ更新」ダイアログが表示されます。
3. 指定する画層を選択します。
4. 「どこから:」で線分の始点を指定します。
5. 「どこへ」で線分の次点または終点を指定します。

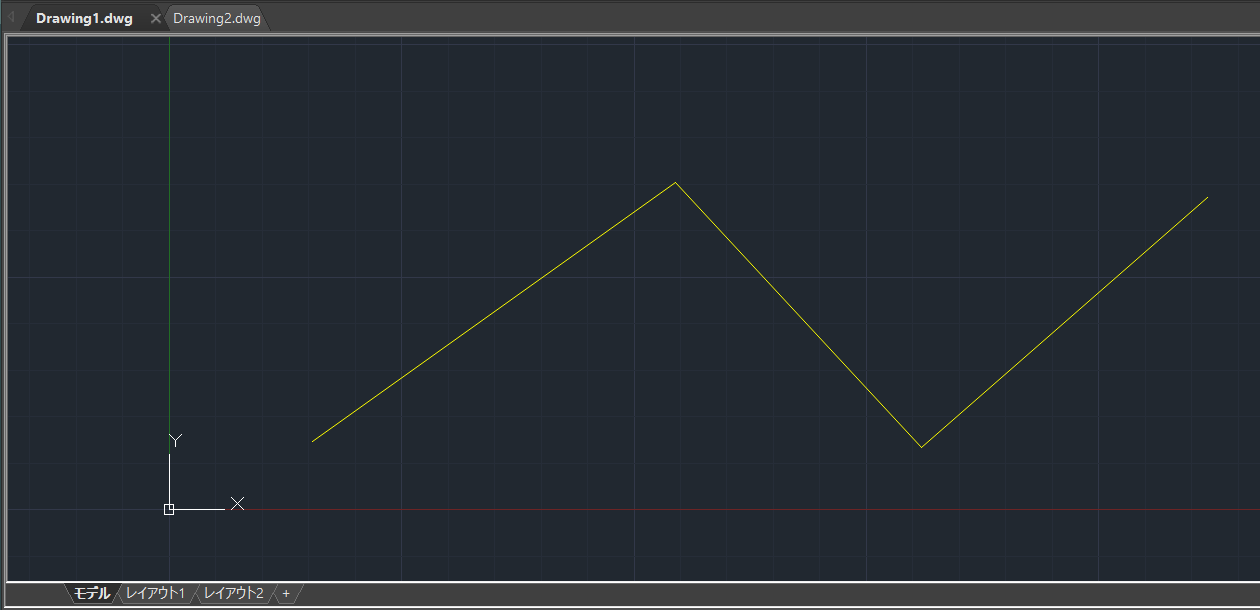

6. Enterキーを押すとコマンドは終了します。
画層基点線分(LSDISTLN)
1. 画層基点線分コマンドを起動します。

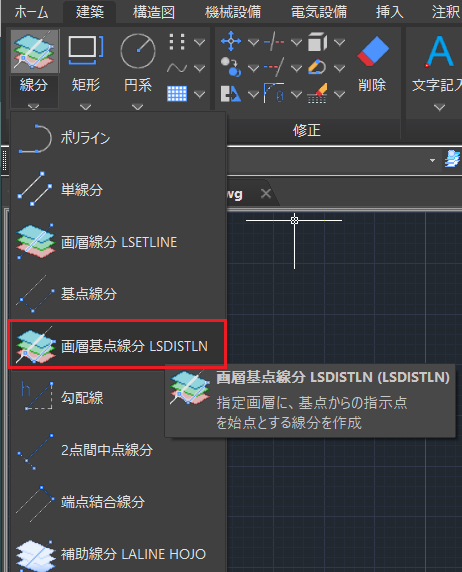

▼リボン:「建築」タブ>「作成」パネル

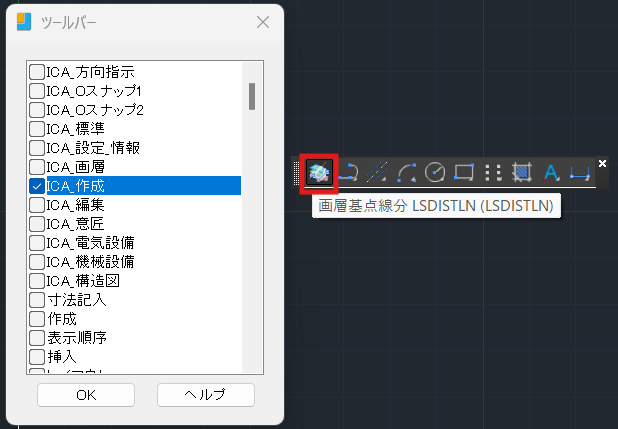

▼ツールバー:「ICA_作成」
2. 「画層プロパティ更新」ダイアログが表示されます。
3. 画層を指定します。
4. 「基点:」で線分の基点を指定します。
5. 「始点:」で線分の始点を指定します。
6. 「終点:」で角度や長さを指定して、線分の終点を指定します。
