対象製品： IJCAD Arch / Arch+
💡 この記事のポイント
- IJCAD Arch の機能を使用して、記入済みの寸法線を分割したり、隣り合う寸法線を一つに結合したりする方法について説明します。
IJCAD Arch, Arch+ には作図されている既存の寸法を結合して一つの寸法にしたり、任意の位置で分割したりする事が可能です。
寸法の結合・分割の手順はそれぞれ以下のようになります。

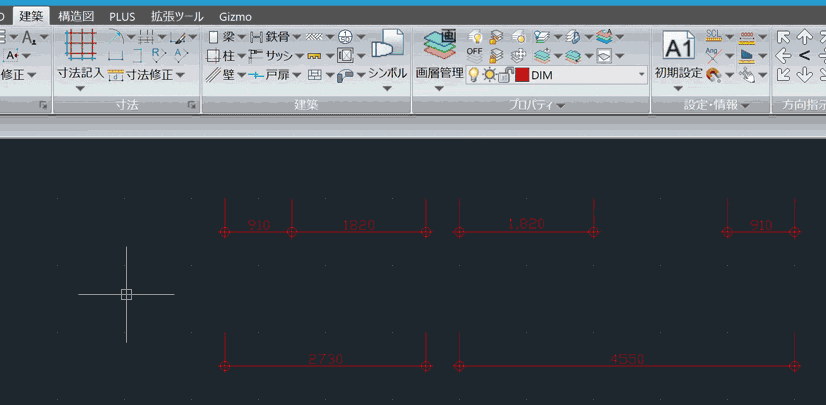

寸法の結合手順
- 寸法結合(DIM_NEW - J )コマンドを実行します。
- 結合したい最初の寸法図形を選択します。
- 結合したい２つめの寸法図形を選択します。

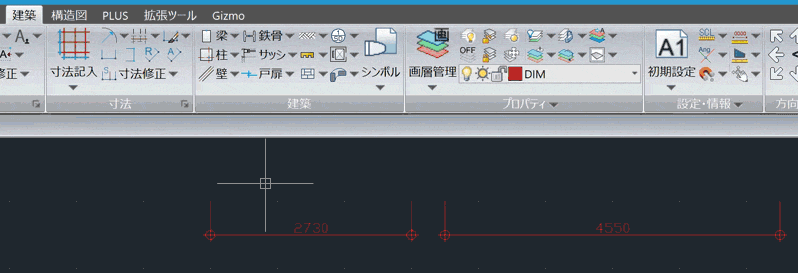

寸法の分割手順
- 寸法分割(DIM_NEW - S )コマンドを実行します。
- 分割したい寸法を選択します。
- 分割したい箇所でクリックします。
