対象製品： IJCAD Arch/Arch+ 2019 以降
IJCAD Arch/Arch+ には、道路の断面線を作図する機能が備わっています。
作図は次の方法で行います。
1. 道路断面(ROADSECT)コマンドを実行します。

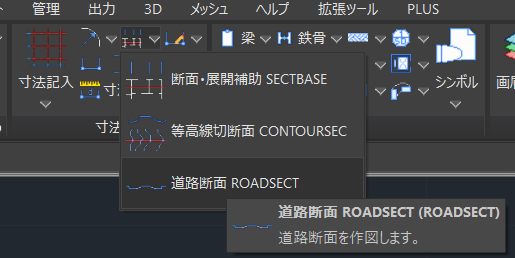

▼リボン：建築タブ＞寸法パネル

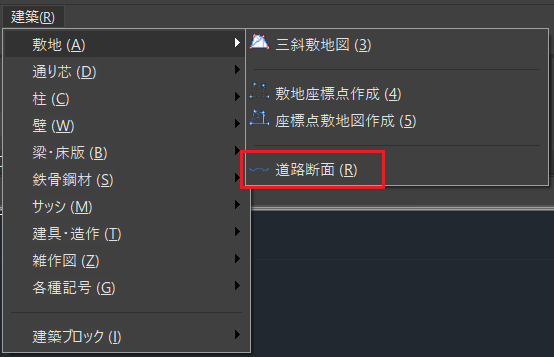

▼メニュー：建築タブ＞敷地(A)

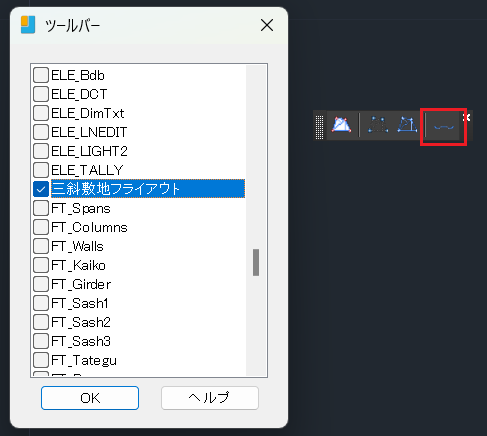

▼ツールバー：「三斜敷地フライアウト」

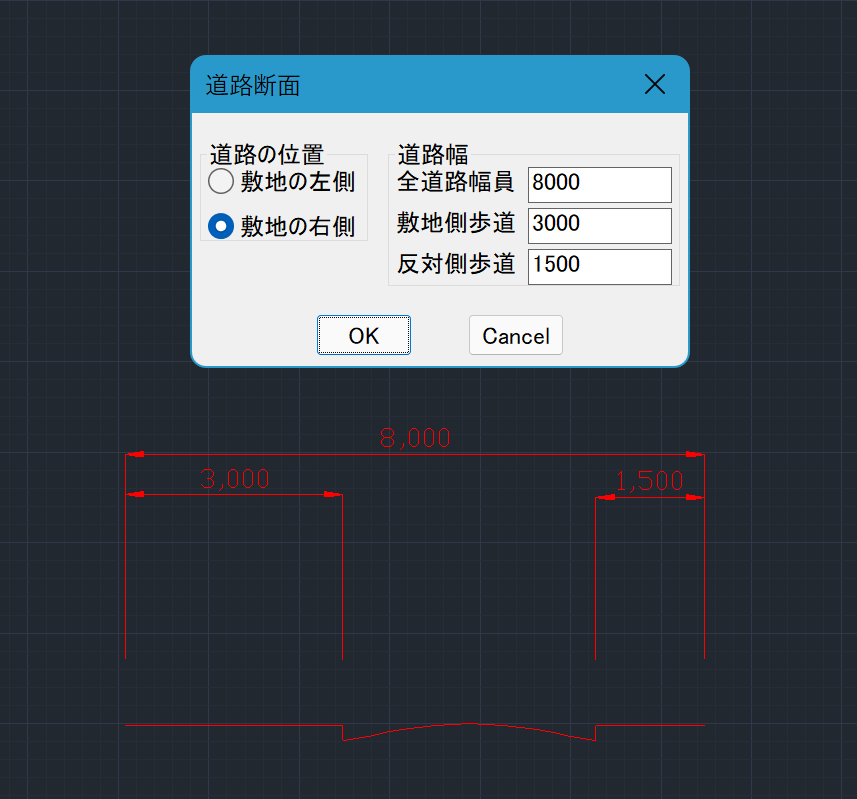

2. ダイアログで、道路の全幅と、左右の歩道幅を入力します。
3. 基点を指示すると作図されます。
※ 車道の幅は、全道路幅員 － 歩道幅員の合計から計算され、歩道幅員を0 にすると車道のみになります
