対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 「はめあい」や「許容差」の後ろに任意の文字情報を追加する方法を案内します。
- 文字情報はスーパーディメンジョンダイアログから追加が可能です。
スーパーディメンジョンダイアログから、「はめあい」や「許容差」の後ろに任意の文字情報を追加することが可能です。
手順は以下の内容をご確認ください。
手順
※この手順は、Mechanical標準設定(GMOPTIONS)コマンドで「寸法設定」の「寸法テキストエディタを表示」を「常に」としている場合に有効です。有効にする方法は以下の記事からご確認ください。
１．スーパーディメンジョン(GMPOWERDIM)コマンドを実行します。
２．寸法を記入したいオブジェクトの任意の2点をクリックします。
３．スーパーディメンジョンダイアログで右上の「はめあい」や「許容差」を選択します。

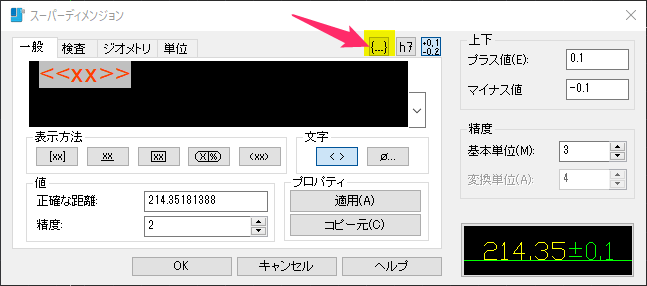

４．ダイアログ右上の「｛…｝」ボタンをクリックします。
５．背景が黒の部分に寸法に反映したい文字列を入力します。
６．ダイアログを「OK」をクリックします。
※作図されている寸法の場合は、寸法をダブルクリックすることで、スーパーディメンジョンダイアログが表示されます。
関連記事：【Mechanical】寸法公差（許容差）を入力する方法
