対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- オブジェクト作成時に、振り分けられる画層の設定の変更方法について案内します。
- 振り分けられる画層はMechanical標準設定(GMOPTIONS)コマンドから設定が可能です。
- この機能は IJCAD Mechanical 2015 から追加されました。
オブジェクト作成時の画層は以下の手順で設定が可能です。
１．Mechanical標準設定(GMOPTIONS)コマンドを実行します。

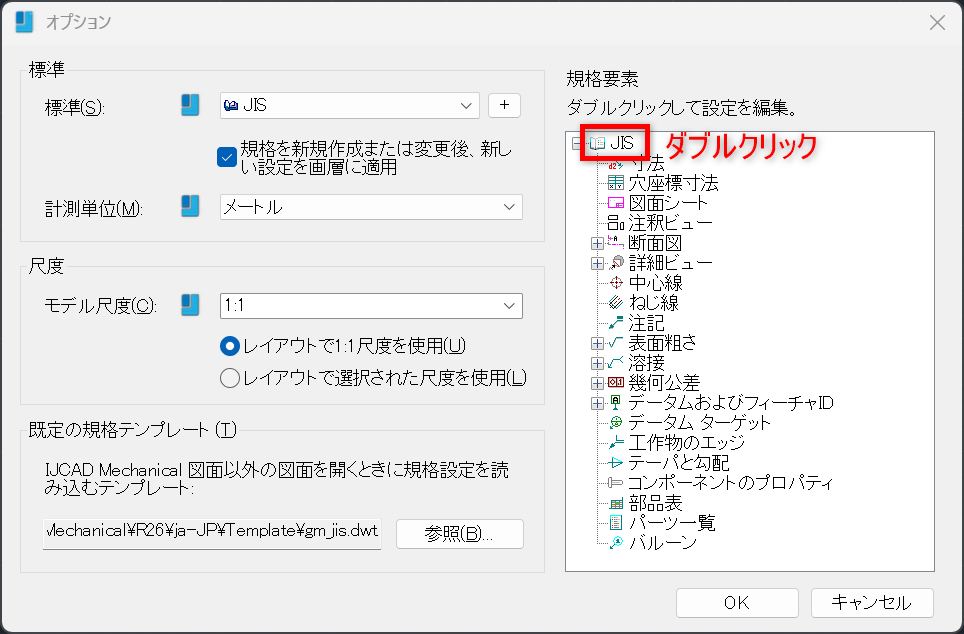

２．オプションダイアログの右上の規格要素名をダブルクリックします。

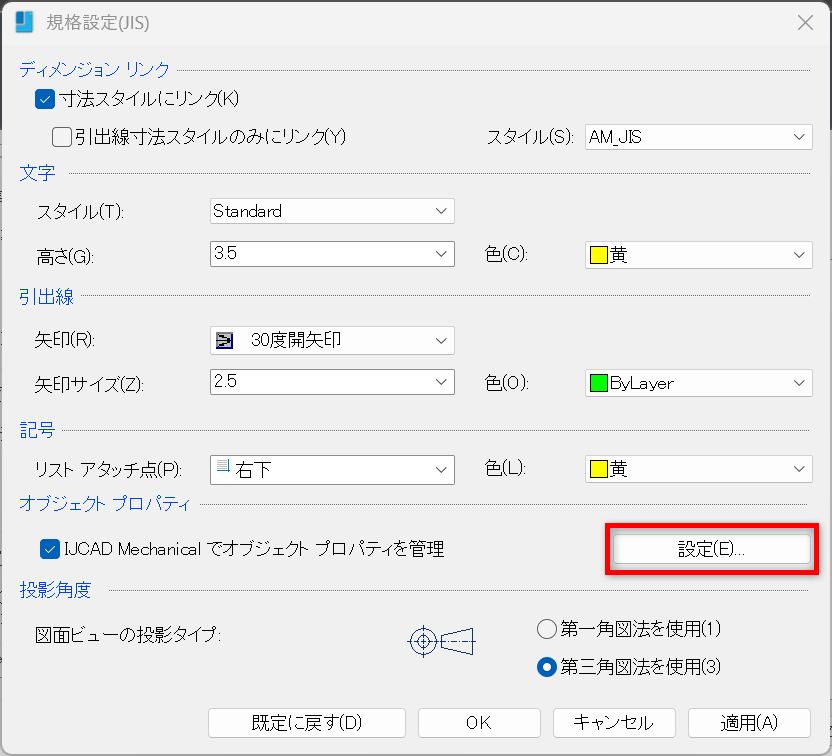

３．規格設定ダイアログの「オブジェクトプロパティ＞設定(E)...」をクリックします。

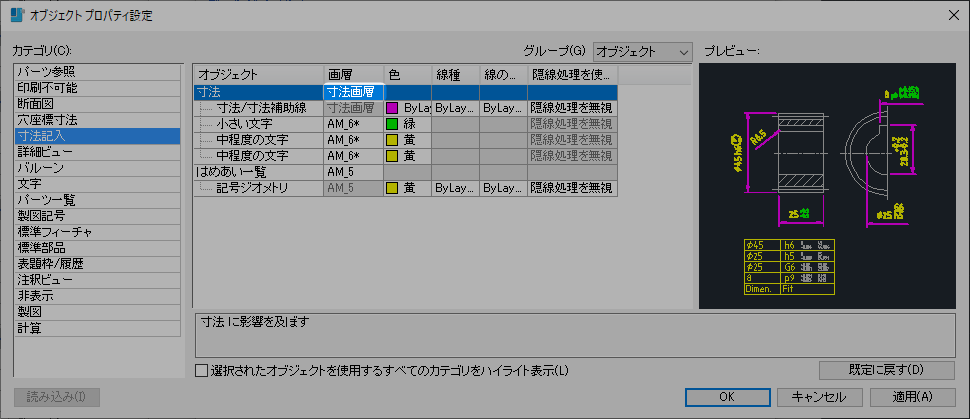

４．オブジェクトプロパティ設定ダイアログで任意のオブジェクトの画層を変更します。
※キャプチャでは寸法の画層を予め作っておいた「寸法」という画層に変更しています。
キャプチャ左のカテゴリで「寸法記入」を選択、画像ハイライト部分をダブルクリックで画層選択の画面になります。
５．「適用」と「OK」をクリックしてダイアログを閉じます。
