対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- これから作図する1つの半径寸法のみ表示形式を変更する方法を案内します。
- この機能は IJCAD Mechanical 2015 から追加されました。
Mechanical標準設定(GMOPTIONS)から半径寸法表示を変更すると全ての設定が変更されてしまいます。
これから作図する1つの半径寸法にだけ別の表示を適用させたい場合には、以下の手順で作図してください。
手順
①スーパーディメンジョン(GMPOWERDIM)コマンドを実行します。
②「R」を入力し、「Enter」キーを押下します。
③再度「R」を入力し、「Enter」キーを押下します。
④寸法を記入する円をクリックで選択します。
⑤「O」を入力し、「Enter」キーを押下します。

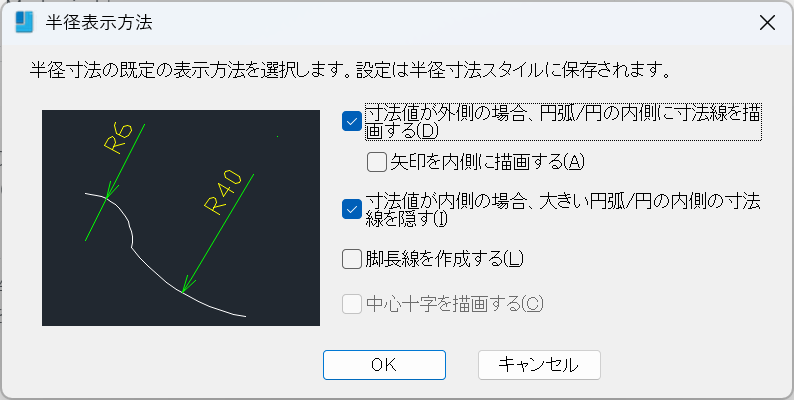

⑥「半径表示方法」ダイアログが表示されるため、形式を選択し、「OK」でをクリックします。
⑦マウスクリックで半径寸法を配置します。
次回寸法を作成する際には、GMOPTIONSで設定されている内容に従って作成されます。
