対象製品： IJCAD STD / PRO グレード
💡 この記事のポイント
- IJCADで円弧の形状に合わせて文字を配置するには、弧形テキスト(ARCTEXT)コマンドを使用します。
円弧上にテキストを配置が可能です。また、円弧上に配置されたテキストを編集することも可能です。
「固形位置合わせ文字」として作成されます。

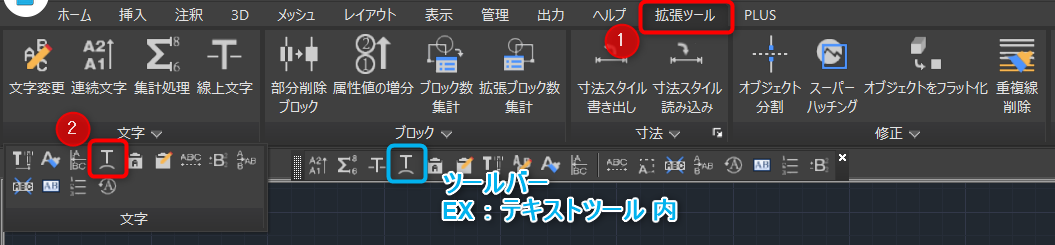

弧形テキスト(ARCTEXT)コマンドのアイコンは「拡張」メニューにあります。
（赤枠：リボンメニューの場合 青枠：ツールバーの場合）
操作手順

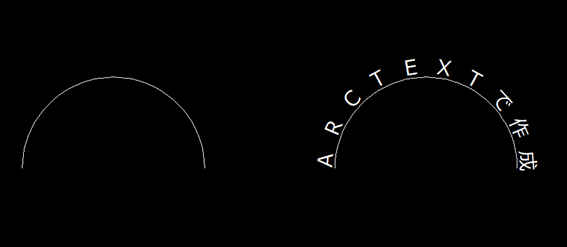

■円弧に文字を記入する
- 弧形テキスト(ARCTEXT)コマンドを実行
- 円弧を選択
- 「円弧に沿う文字列」ダイアログが表示されるので任意の文字を入力して[OK]ボタンをクリック
■配置した文字を編集する
- 弧形テキスト(ARCTEXT)コマンドを実行
- 円弧に沿う文字列を選択
- 「円弧に沿う文字列」ダイアログが表示されるので任意の文字を入力して[OK]ボタンをクリック
