対象製品： IJCAD STD / PRO グレード
💡 この記事のポイント
- 文字オブジェクトに枠線を表示させる方法について説明します。

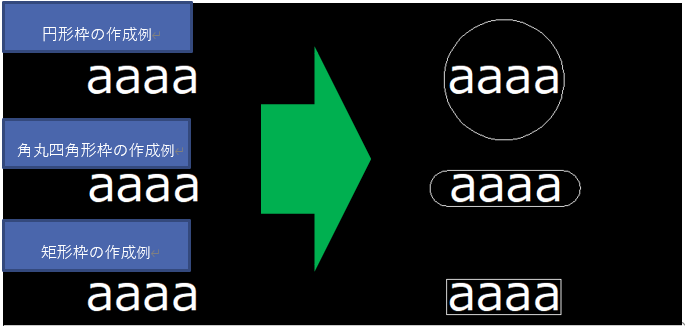

文字の周囲に円形、角丸四角形、矩形のいずれかの枠を挿入できます。

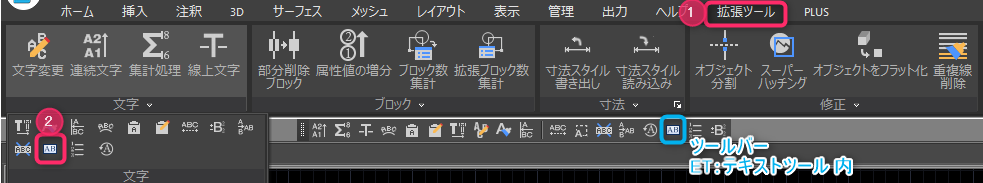

文字外枠(TCIRCLE)コマンドのアイコンは「拡張」メニューにあります。
（赤枠：リボンメニューの場合 青枠：ツールバーの場合）
操作手順
- 文字外枠(TCIRCLE)コマンドを実行
- オブジェクトを選択してENTERキー押下（複数選択も可）
- 間隔のオフセット係数を入力します
- 円形枠の場合はCと入力してENTERキー押下
角丸四角の場合はSと入力してENTERキー押下
矩形の場合はRと入力してENTERキー押下 - 枠のサイズを可変にする場合はVと入力してENTERキー押下
枠のサイズを固定にする場合はCと入力してENTERキー押下
コマンドのオプションについて

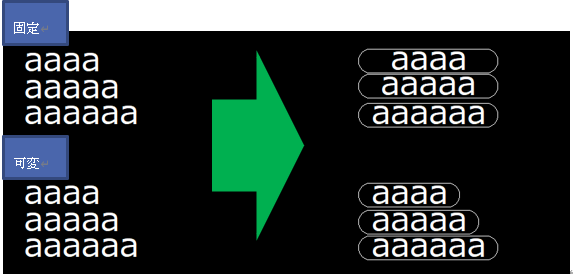

・枠の固定/可変は複数の文字数の異なる複数の文字に一括で枠を作成する際に影響があります。
