対象製品:IJCAD 2013以降(STD / PRO グレード)

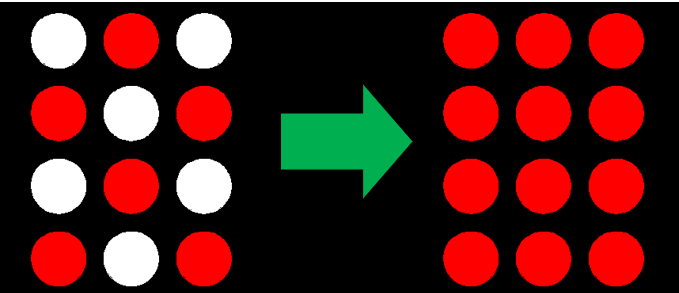

図面内のブロックを別のブロックに置き換えることが可能です。
置き換え後に、置き換えられたブロックの定義を削除することも可能です。

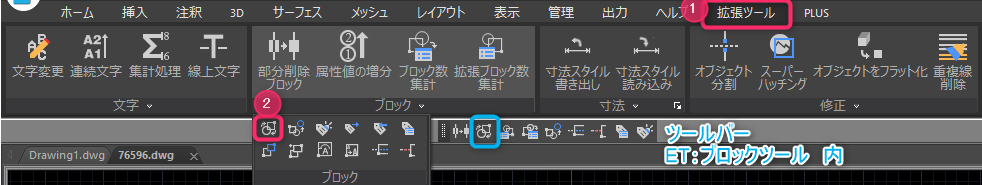

コマンドは「BLOCKREPLACE」で、アイコンは「拡張」メニューにあります。
(赤枠:リボンメニューの場合 青枠:ツールバーの場合)
操作手順
- BLOCKREPLACEコマンドを実行

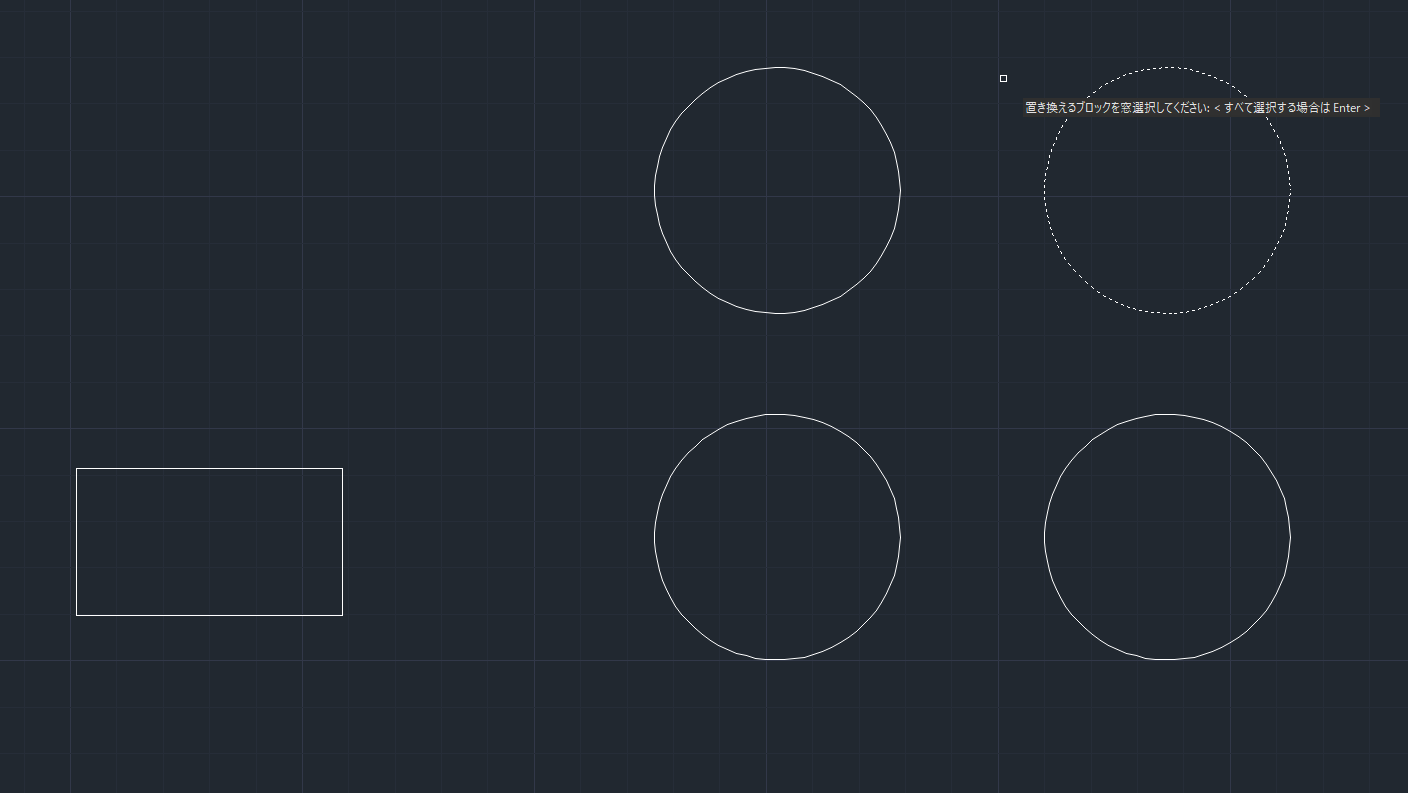

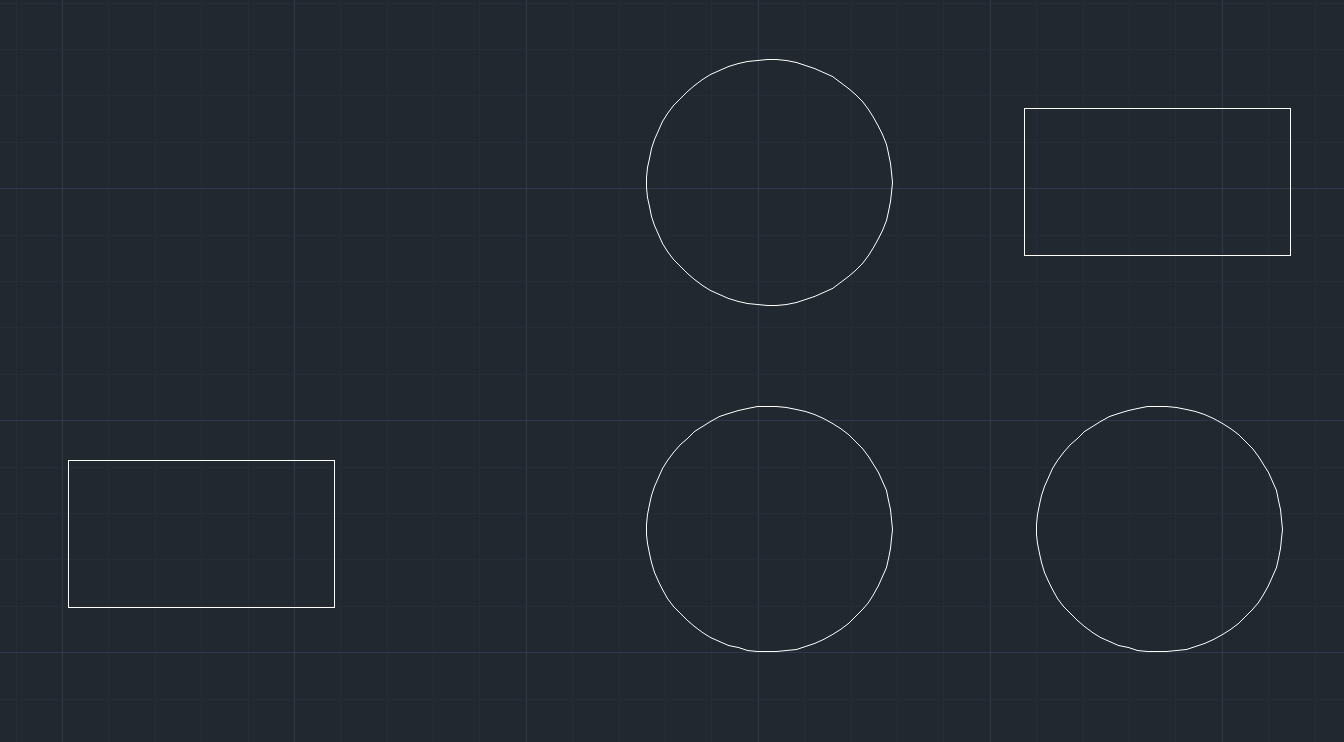

- 置換されるブロックを選択します
(「置換されるブロック」が「置換するブロック」に変更される) - 置換するブロックを選択します

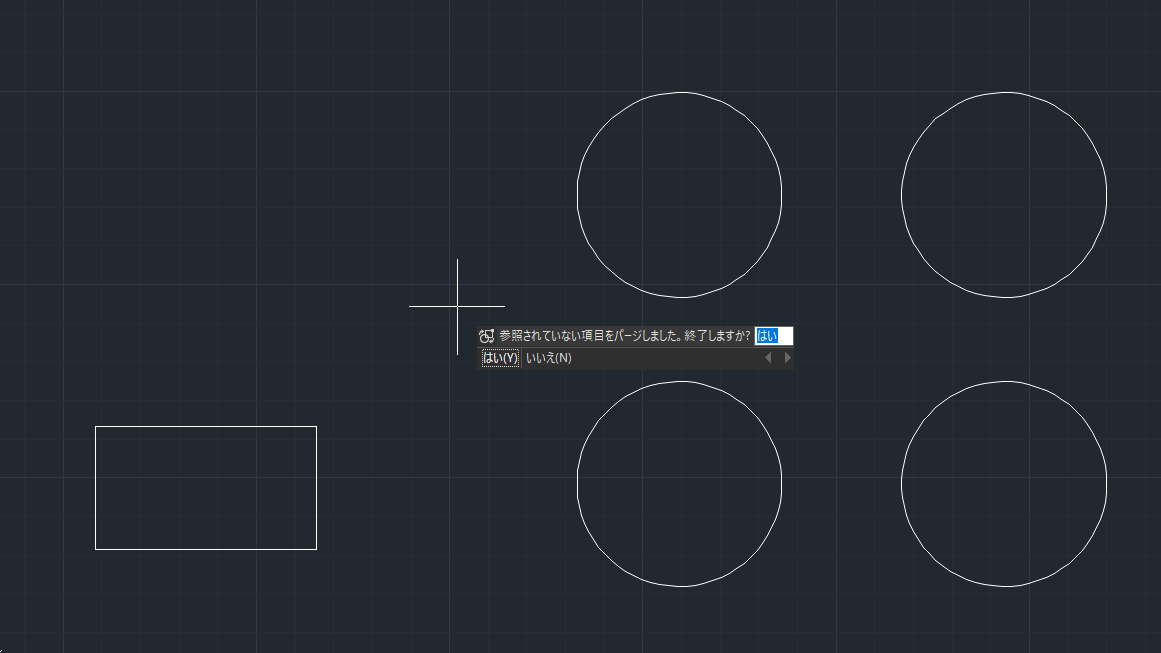

- 置換されるブロックの定義を残す場合はNと入力してENTERキー押下
置換されるブロックの定義を残さない場合はYと入力してENTERキー押下

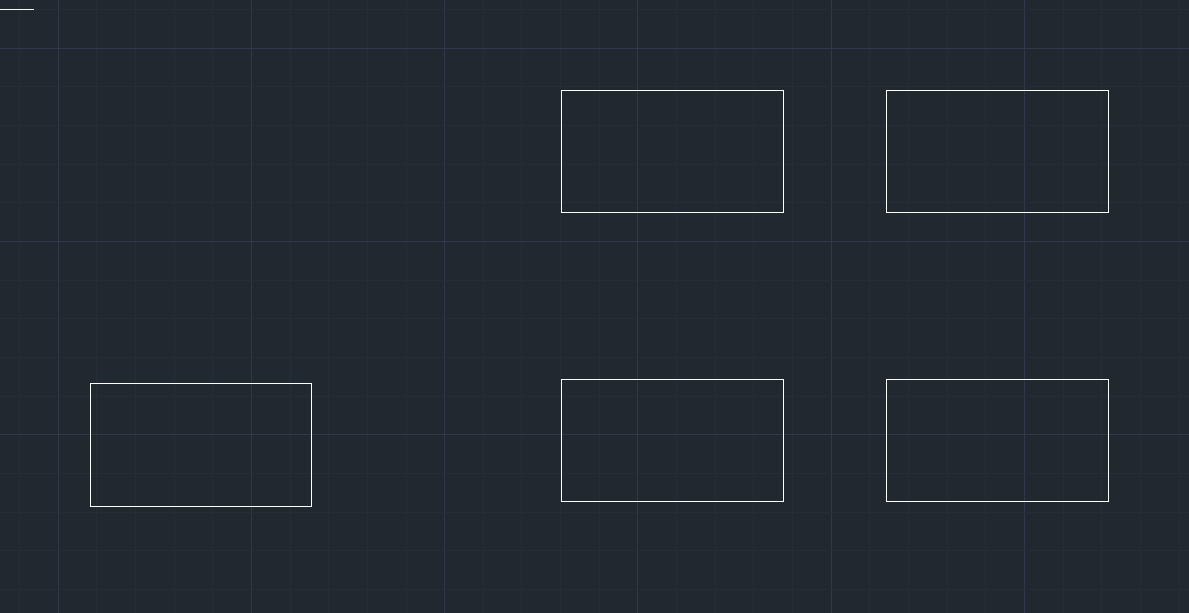

→ブロックが置き換えられ、参照されない名前が削除されます。
コマンドのオプションについて
- 名前のないブロック(*U25 等)には使用できません
- ダイナミックブロックはアクションを実行した状態(変形した状態)だと使用できません。
右クリックよりブロックをリセットしてから適用してください。
