対象製品： IJCAD STD / PRO グレード
💡 この記事のポイント
- 図面内に挿入されているブロックを、外部参照として再定義・置き換える方法を解説します。

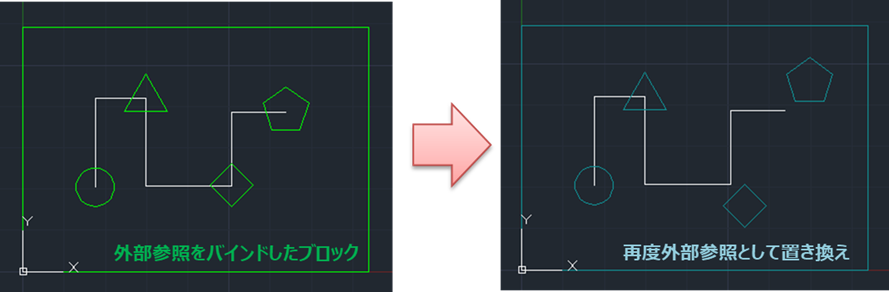

図面内のブロックを外部参照として置き換えることができます。
外部参照をバインドしてブロックにしたものを、再度外部参照に変更したい場合などに有効です。
コマンドは「ブロックを外部参照に変更(BLOCKTOXREF)」となります。
デフォルトではリボンにアイコンがありません。メニューから実行する場合は、
[拡張ツール] > [ブロックツール] > [ブロックを外部参照に変更]
から実行します。
操作手順
- ブロックを外部参照に変更(BLOCKTOXREF)コマンドを実行します
- 置き換えたいブロックを選択します
- 外部参照ファイルを選択します
- 終了時使用されていないブロックを削除するかを選択
選択したブロックが外部参照に置換されます。
補足
- ブロックを外部参照に変更コマンドで読み込みした外部参照は、原点位置を揃える形で挿入されます。
