💡 この記事のポイント
- monochrome.ctb を使用して3Dソリッドを印刷すると、オブジェクト全体が黒く塗りつぶされる場合があります。
monochrome.ctbを使用すると、3Dソリッドの色が作図空間上の色で出力されますが、IJCADでは黒い塗りつぶしの状態で印刷されることがあります。
出力前:
出力後:
その場合、下記の方法で印刷スタイルテーブルにてstbを使用することで回避が可能です。
手順
1.印刷スタイル変換(CONVERTPSTYLES) コマンドを実行
2.印刷スタイルを切り替える旨のメッセージが出るので[OK]押下
3.ソリッドを選択

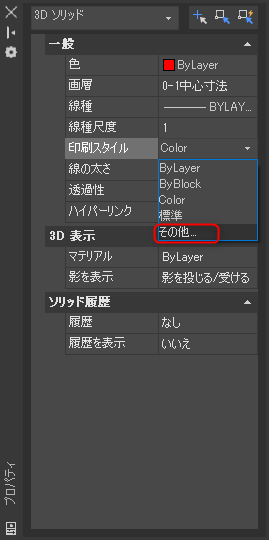

4.オブジェクトプロパティ>印刷スタイル>その他を選択

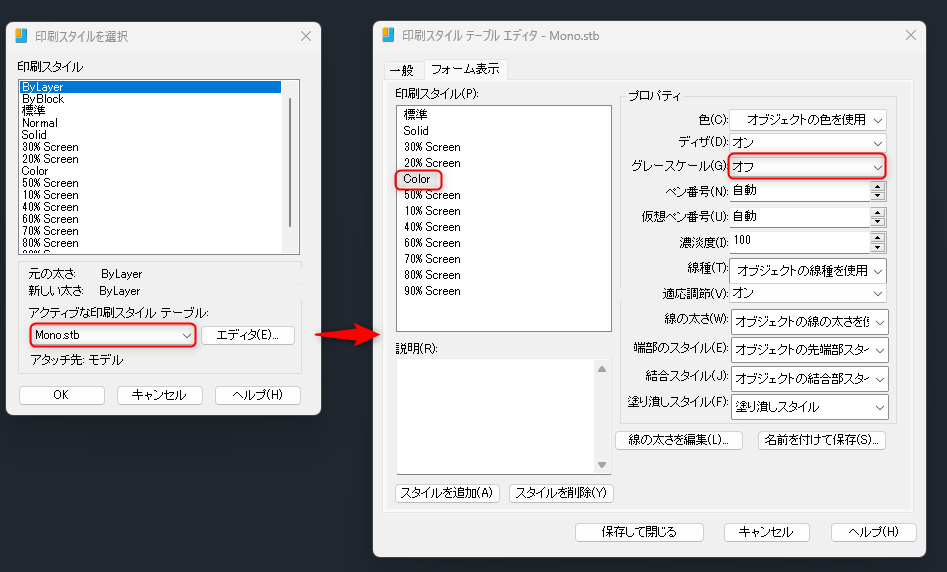

5.「アクティブな印刷スタイルテーブル」プルダウンより「Mono.stb」を選択
6.[エディタ(E)]押下
7.印刷スタイル(P) の中から「Color」を選択
8.プロパティ欄でグレースケールをオフにする
9.[保存して閉じる]押下
10.Colorを選択して[OK]押下
→この状態でなら印刷スタイルテーブルで[mono.stb]を選択していてもソリッドは赤色で出力可能です。
白黒で印刷したいオブジェクトはオブジェクトプロパティ>印刷スタイルを「Solid」等にしてください。
