対象製品： IJCAD STD / PRO グレード
💡 この記事のポイント

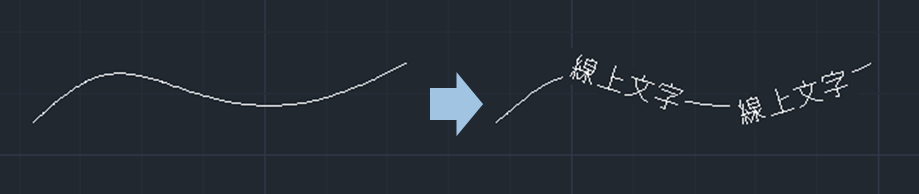

- この記事では、曲線に沿って文字を配置する方法について解説しています。
線分・円弧・スプラインなどの線分上に文字を作成することができます。

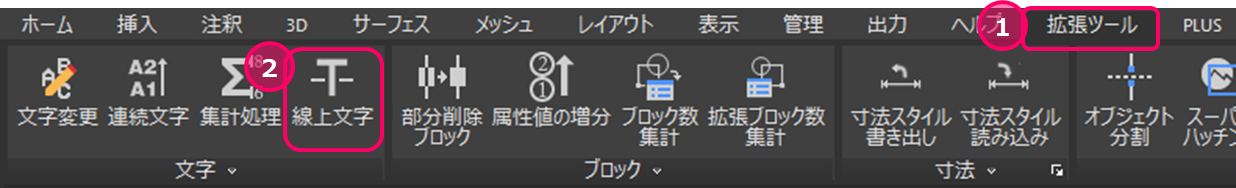

線上文字(TEXTONLINE)コマンドのアイコンは「拡張ツール」メニューにあります。
操作手順
線上のクリックした位置に文字を作成する場合
- 線上文字(TEXTONLINE)コマンドを実行
- X（文字変更）を入力してENTERキー押下
- 作成したい文字を入力してENTERキー押下
- T（タイプ変更）を入力してENTERキー押下
- L（線に沿う）を入力してENTERキー押下
- R（ランダム）を入力してENTERキー押下
- 文字を作成するオブジェクトを選択 ※選択した位置が文字の配置位置になります
- ENTERキー押下
選択したオブジェクトの線上の位置に文字が作成されます。
補足
- 線上文字を削除すると、元の線が表示されます。
- 各設定の詳細は線上文字のコマンドリファレンスをご参照下さい。
