対象製品： IJCAD STD / PRO グレード
💡 この記事のポイント

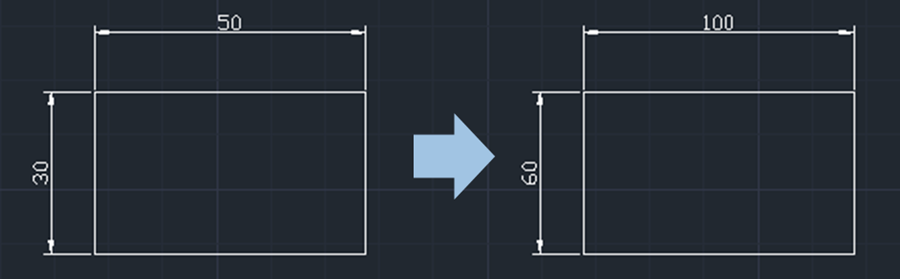

- 作成した寸法の数値を任意の内容に書き換える方法について説明しています。
- 寸法値を元の実測値に戻す際の手順についても記載しています。
寸法値編集(CHGDIMTXT)コマンドを利用すると、コマンドから寸法値を上書きしたり、実測値に戻したりすることができます。

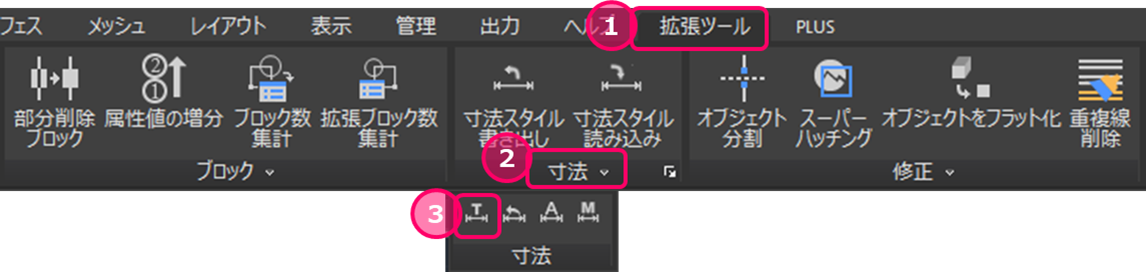

寸法値編集(CHGDIMTXT)コマンドのアイコンは「拡張ツール」メニューにあります。
操作手順
- 寸法値編集(CHGDIMTXT)コマンドを実行
- 寸法値を変更したい寸法を選択
- 変更後の寸法値を入力
- ENTERキー押下
選択した寸法の寸法値が更新されます。
補足
- 寸法値を実測値に戻す場合は、手順3で空の値を入力します。
