オブジェクト同士で相互にオブジェクト分割を行う方法

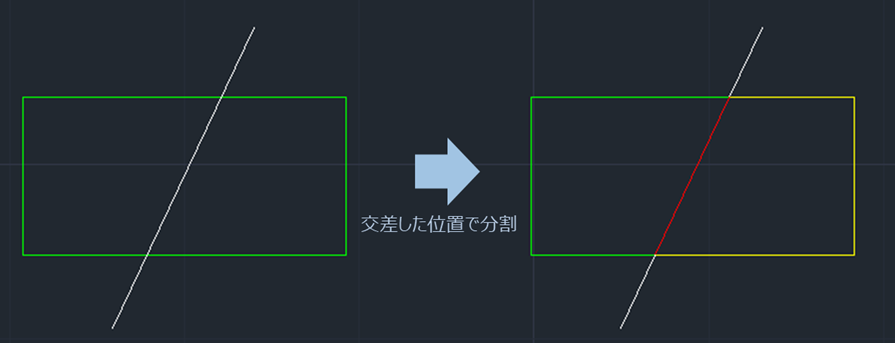

オブジェクト同士が交差した位置で、オブジェクトを分割します。

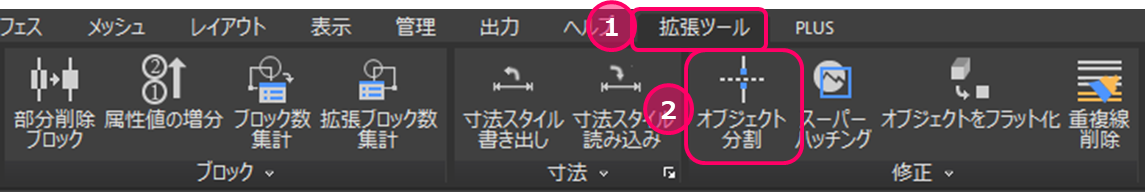

コマンドはオブジェクト分割(BREAKOBJECT)で、アイコンは「拡張ツール」メニューにあります。

操作手順

1. オブジェクト分割(BREAKOBJECT)コマンドを実行
2. ギャップの値を入力
   •  オブジェクト分割を行った際に、分割位置に隙間を作る場合に入力します。入力した値の分、隙間が空きます（mm指定）。隙間が不要な場合は0とします。
3. 分割の種類を選択
4. 分割するオブジェクトを選択
   • 「選択した両方のオブジェクトを分割」の場合
     • 分割対象となるすべてのオブジェクトを選択。
   • 「選択したオブジェクトを他のオブジェクトで分割」の場合
     • 選択セットAを選択し、ENTERキー押下。選択セットBを選択し、ENTERキー押下。
   • 「選択したオブジェクトに接するオブジェクトで分割」の場合
     • 分割境界とするオブジェクトを選択。
   • 「選択したオブジェクトに接するオブジェクトを分割」の場合
     • 分割するオブジェクトを選択。
5. ENTERキー押下

選択肢に従い、オブジェクトが分割されます。

補足

• 各設定の詳細はオブジェクト分割のコマンドリファレンスをご参照下さい。
