対象製品： IJCAD STD / PRO
💡 この記事のポイント
- 複数ポリライン編集（MPEDIT）コマンドの「一括（M）」オプションを使用して、複数のポリラインを一度にカーブさせたり、幅を変更したりする方法について説明します。
ポリライン編集で行うことができる編集を、複数のポリラインに対して一括で行うことができます。

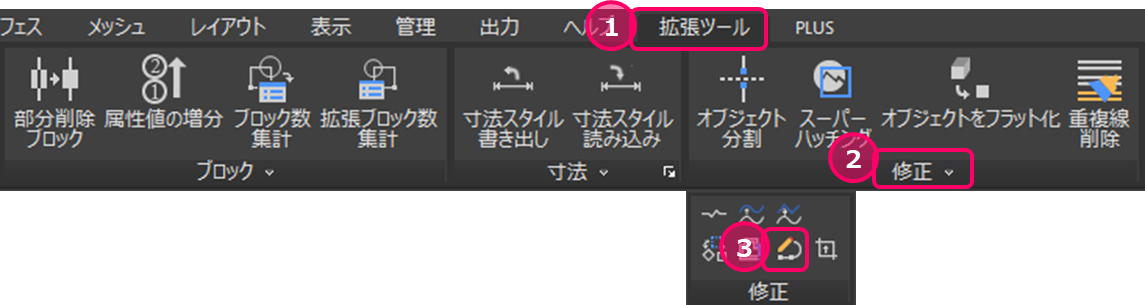

コマンドは複数ポリライン編集（MPEDIT）で、アイコンは「拡張ツール」メニューにあります。
操作手順
- 複数ポリライン編集（MPEDIT）コマンドを実行
- 編集対象のポリラインを選択し、ENTERキー押下
- 編集用のオプションを入力し、ENTERキー押下
- （線種-モードまたは幅を選択した場合は以下の操作を実施）
- 線種-モード（L）：ONまたはOFFを入力し、ENTERキー押下
- 幅（W）：幅の値を入力し、ENTERキー押下
- X（終了）を入力し、ENTERキー押下

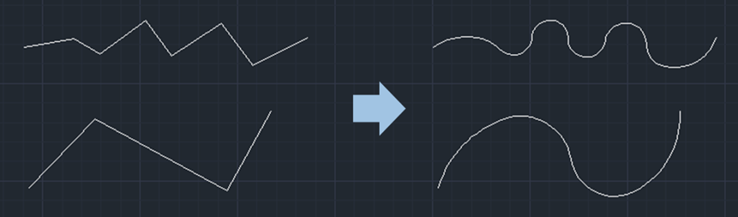

選択したポリラインに対し一括で編集を行うことができます。
補足
- 編集用のオプションは以下の通り。
- 開く（O）：閉じたセグメントを削除します。
- 閉じる（C）：開始点と終点が接続します。
- カーブ解除（D）：ポリラインのセグメントをすべて直線にします。
- フィットカーブ（F）：頂点を繋ぎ合わせた曲線を作成します。
- 線種-モード（L）：線種生成モードの有効／無効を切り替えます。
- スプライン（S）：スプラインに変換します。
- 幅（W）：開始セグメント幅と終了セグメント幅を変更します。
- 終了（X）：複数ポリライン編集を終了します。
