オブジェクトを比較する方法

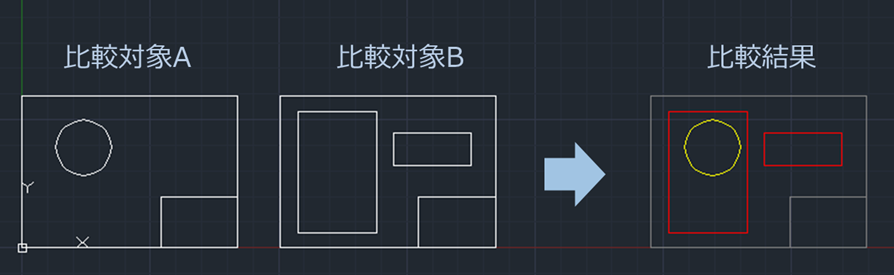

２つのオブジェクトまたはファイルを比較することができます。比較結果を現在の図面に挿入、またはファイルとして保存します。文字オブジェクトは比較対象となりません。

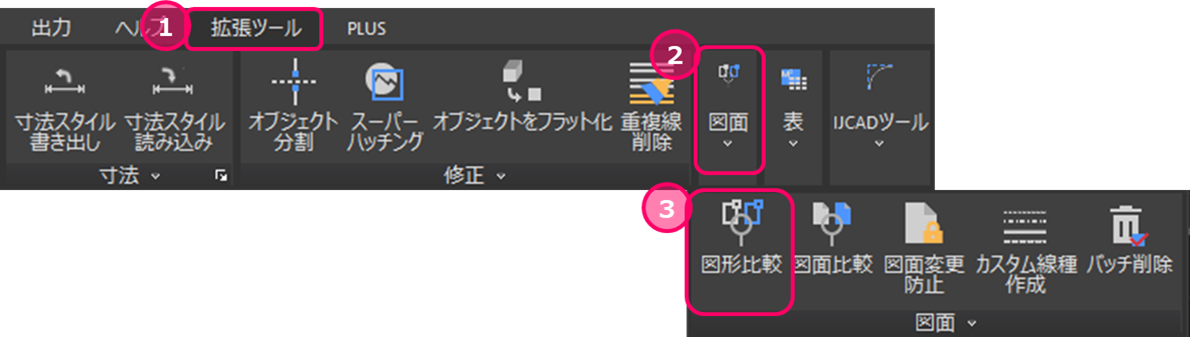

コマンドは図形比較（OCMP）で、アイコンは「拡張ツール」メニューにあります。

操作手順

同じ図面内のオブジェクト同士を比較する場合

1.  図形比較（OCMP）コマンドを実行
2. 「図形を指定」欄で「オブジェクトを選択」を選択
3. 「比較元のオブジェクトと基点を選択」ボタンを押下
4. 比較元となるオブジェクトを選択し、ENTERキー押下
5. 比較元の基点位置をクリック
6. 「比較先のオブジェクトと基点を選択」ボタンを押下
7. 比較先となるオブジェクトを選択し、ENTERキー押下
8. 比較先の基点位置をクリック
9. 「図形を出力」欄で、比較結果の処理方法を選択
   • 現在のドキュメントに挿入：比較結果を現在の図面にオブジェクトとして挿入します
   • ファイルに出力：比較結果をファイルとして保存します
10. (「ファイルに出力」を選択した場合)　「…」ボタンを押下し、保存先とファイル名を設定
11. 「出力設定」ボタンを押下し、出力状態の設定
12. 「OK」ボタンを押下
13. (「現在のドキュメントに挿入」を選択した場合)　挿入基点位置をクリック
    (「ファイルに出力」を選択した場合)　ファイルが保存される

出力設定の内容に準じて、比較結果を作成することができます。

補足

• 各設定の詳細は図形比較のコマンドリファレンスをご参照下さい。
