対象製品： IJCAD STD / PRO
💡 この記事のポイント
- 伸縮接続（GXFSS）コマンドを使用して、線分が交差していなくても仮想の延長線上に延長を行う方法について説明します。

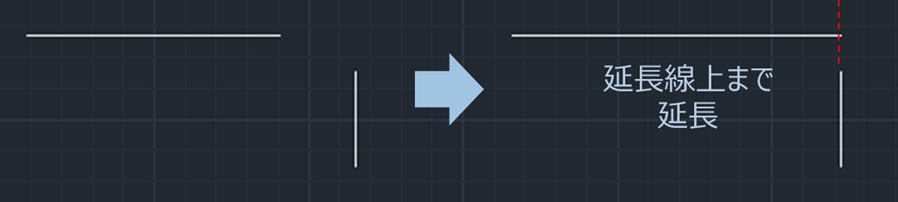

指定した線分の延長線上まで、延長・トリムを行うことができます。

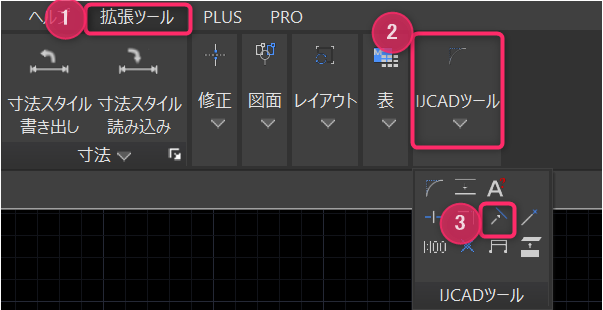

コマンドは伸縮接続（GXFSS）で、アイコンは「拡張ツール」メニューにあります。
操作手順
- 伸縮接続（GXFSS）コマンドを実行
- 延長またはトリムしたい線分を選択
- 延長またはトリムの基準位置となる線分を選択
手順2で選択した線分が、手順3で選択した線分の延長線上まで延長・トリムされます。
