対象製品： IJCAD STD / PRO
💡 この記事のポイント
- コード線（SALPL）コマンドを使用して、任意の角度で直交モードによる作図を行う方法について説明します。

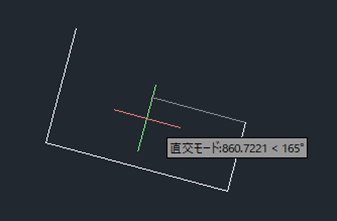

カーソルを回転させて直交モードの傾きを変更することで、指定した角度のポリラインを描画することができます。

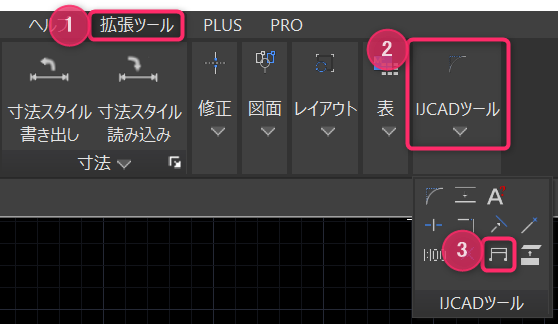

コマンドはコード線（SALPL）で、アイコンは「拡張ツール」メニューにあります。
操作手順
- コード線（SALPL）コマンドを実行
- 線の幅を入力
- 線分作成の開始点でクリック
- 角度設定が必要な場合、以下のいずれかを入力してENTERキー押下
- I：角度を入力
- .：0度
- /：45度
- 線分作成
- ENTERキー押下
角度を変更しながら、直交モードで作図することができます。
補足
- 作図尺度（SASCL）コマンドで線幅を調整することも可能です。
