対象製品： IJCAD STD / PRO
💡 この記事のポイント

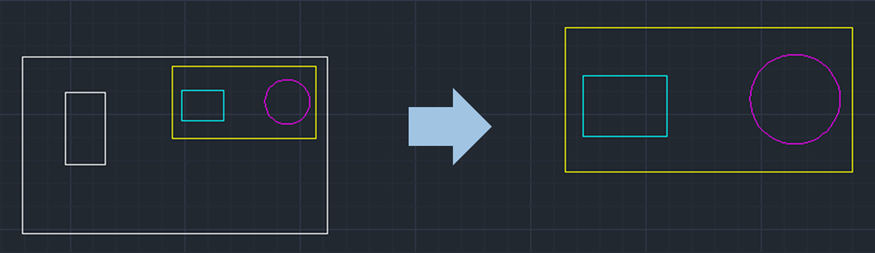

- 部分拡大/縮小（DYJT）コマンドを使用して、図面内の一部を任意の倍率で拡大した図として作成する方法について説明します。
選択したオブジェクトの縮尺を変更しながら複写することができます。
コマンドは部分拡大/縮小（DYJT）となります。コマンドラインにコマンド名を入力して実行します。
操作手順
- 部分拡大/縮小（DYJT）コマンドを実行
- １点目・２点目をクリックし、拡大・縮小の対象部を範囲選択
- 拡大・縮小の対象部の配置位置をクリック
- 倍率を入力
- ENTERキー押下
指定した倍率で図形が拡大または縮小された状態で、配置されます。
補足
- 倍率は2と入力すれば元のオブジェクトの2倍の大きさ、0.5と入力すれば元のオブジェクトの1/2の大きさになります。
