対象製品： IJCAD STD / PRO
💡 この記事のポイント
- 自由スケーリング（FREESCALE）コマンドを使用して、図形を特定の長さや指定した範囲に合わせて尺度変更する方法について説明します。
Ｘ方向とＹ方向の縮尺をそれぞれ指定する、指定した範囲に収まるように拡大・縮小するなど、選択したオブジェクトの縮尺を様々な手段で変更することができます。
コマンドは自由スケーリング（FREESCALE）となります。コマンドラインにコマンド名を入力して実行します。
メニューバーから実行する場合は、 [修正] > [自由スケーリング] から実行することができます。
操作手順

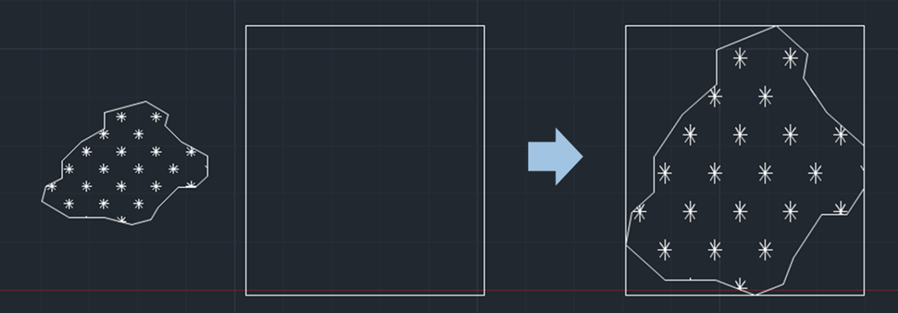

指定した範囲に収まるように尺度を変更する場合
- 自由スケーリング（FREESCALE）コマンドを実行
- 尺度変更対象のオブジェクトを選択し、ENTERキー押下
- Rを入力してENTERキー押下（矩形）
- 範囲指定の最初の点をクリック
- 範囲指定の対角の点をクリック
指定した範囲に収まるサイズに図形の尺度が調整されます。
補足
- その他の自由スケーリングを利用した尺度変更方法の詳細は、自由スケーリングのコマンドリファレンスをご参照下さい。
