- 「PRO」ツールタブより、ラスタPDFを含めた複数の図面ファイルを異なる拡張子へ一括変換できます。
- IJCAD LT ではこの機能をご利用いただけません。
- この機能は IJCAD 2026 から追加されました。
IJCAD PRO には、特典機能として「IJコンバーター」が搭載されています。
複数の図面ファイルを、指定した拡張子（PDF、DWG、JWWなど）へ一括で変換および保存することができます。
※なお、本機能はすべてのデータが完全に変換されること、または変換精度・データ整合性が常に維持されることを保証するものではありません。データ形式や内容によっては変換できない場合や、変換結果が不完全となる場合があります。
複数の図面ファイルをまとめて変換する(モデル一括変換)
- IJコンバーター(IJCONVERTER)コマンドを実行する。

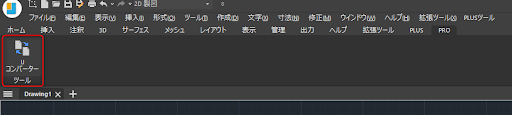

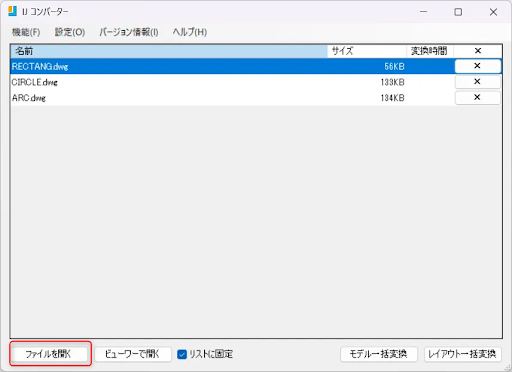

※IJコンバーター(IJCONVERTER)コマンドは［PRO］タブ内にあります。 ［IJコンバーター］ダイアログが起動し、［開く］から変換する図面ファイルを選択する。

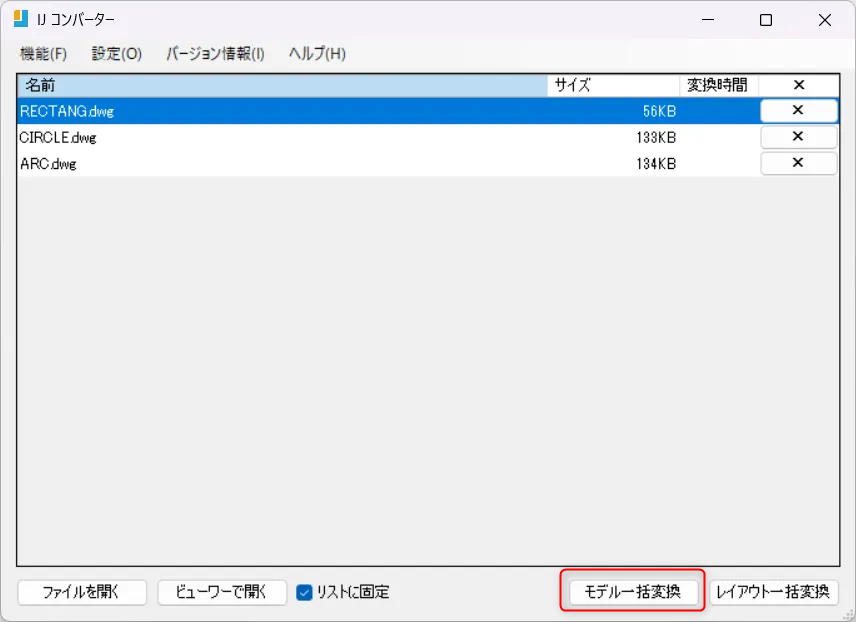

もしくは、エクスプローラーから［IJコンバーター］ダイアログへ、図面ファイルをドラッグアンドドロップする。［モデル一括変換］をクリックする。

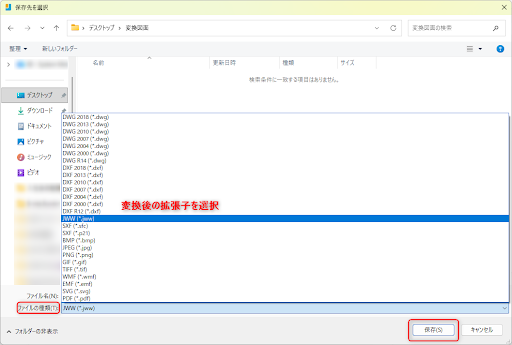

- 保存先と、変換先の拡張子を選択し［保存］する。

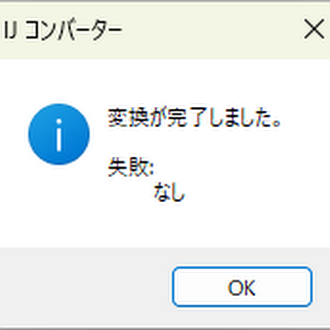

- ［変換が完了しました。］とメッセージが表示され、変換が完了する。
指定した保存先に変換後図面が保存されます。
図面内の複数レイアウトをまとめて変換する（レイアウト一括変換）
レイアウト変換で変換できるレイアウトは、一度でもアクティブにしたことのあるレイアウト のみとなります。
※ アクティブ ＝ CAD で開いたことがある。
IJコンバーター(IJCONVERTER)コマンドを実行する。

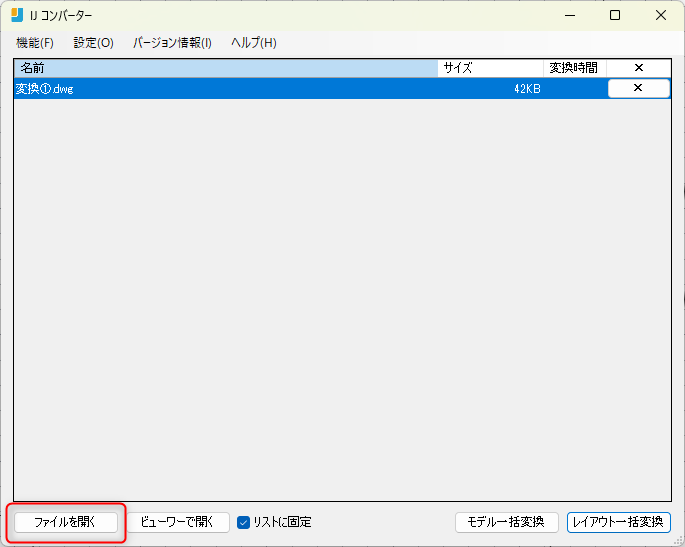

※IJコンバーター(IJCONVERTER)コマンドは［PRO］タブ内にあります。- ［IJコンバーター］ダイアログが起動し、［開く］から変換する図面ファイルを選択する。

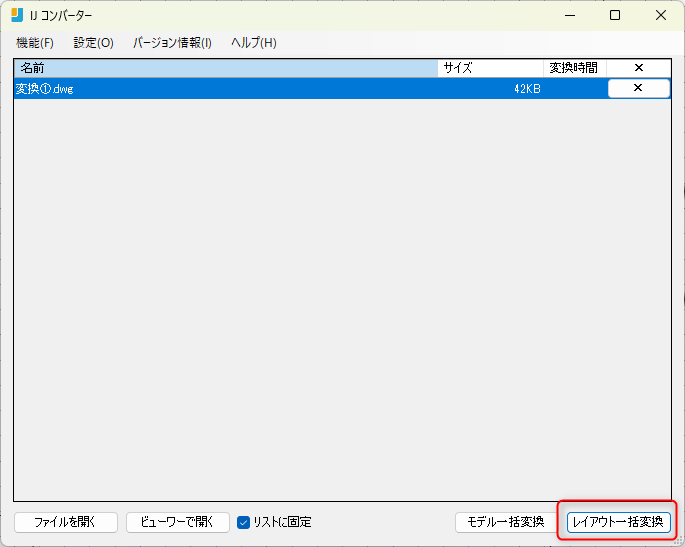

もしくは、エクスプローラーから［IJコンバーター］ダイアログへ、図面ファイルをドラッグアンドドロップする。 - ［レイアウト一括変換］をクリックする。

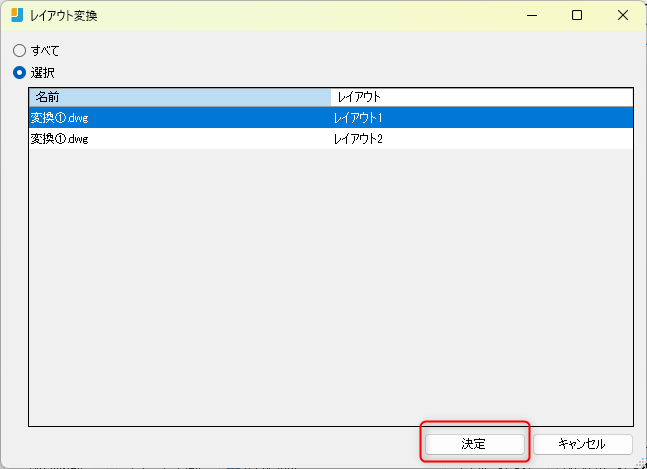

［レイアウト変換］ダイアログで、下記いずれかのラジオボタンにチェックを入れ、［決定］をクリック。
リストへ追加した図面の全てのレイアウトを変換する場合→「すべて」
一部のレイアウトのみを変換する場合→「選択」
「選択」の場合は、変換対象のレイアウト名をクリックする。保存先と、変換先の拡張子を選択し［保存］する。
［変換が完了しました。］とメッセージが表示され、変換が完了する。
指定した保存先に変換後図面が保存されます。
図面変換の注意事項
●図面変換時間

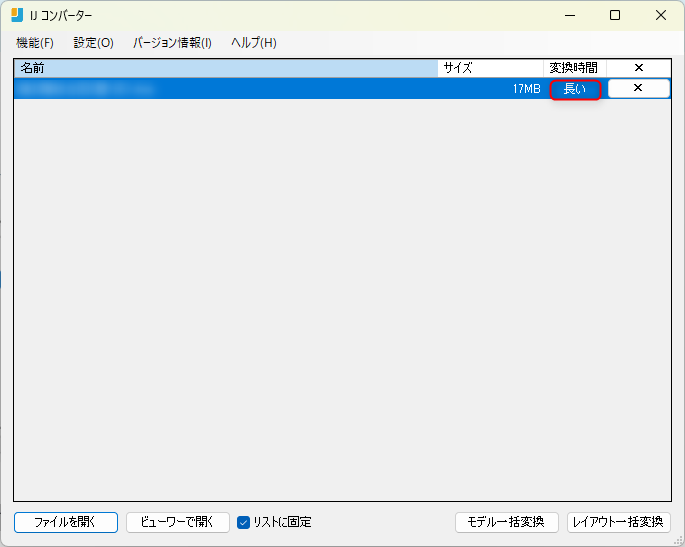

ファイルが 10MB 以上のファイルおよび PDF ファイルには 変換時間「長い」の注意が表示されます。
上記は一つの基準として表示しているため、変換時間「長い」の表示があっても図面変換を行うことは可能です。
ただし、パソコンのスペックが低い場合や図面内に変換できないオブジェクトが含まれていた場合など、
10MB 以下の図面でも図面変換に時間が掛かる、または失敗してしまう場合もあります。
●PDF変換
PDF のラスタ・ベクタに関わらず全てラスタ PDF として処理が行われ、ラスター → ベクタ変換(線分や円に変換)されます。
