対象製品： IJCAD STD / PRO
💡 この記事のポイント
- 通常接続（gxfilt）コマンドを使用して、２本の平行ではない線分を接続して角を作る方法を説明します。

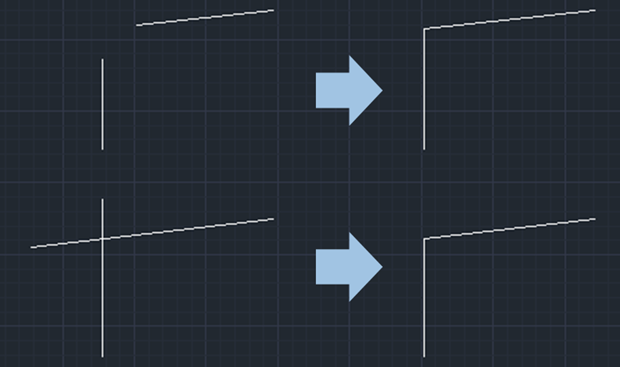

２本の平行ではない線分を接続して角を作ることができます。届いていない場合は線分を延長して角を作成し、交差している場合はトリムして角を作ります。

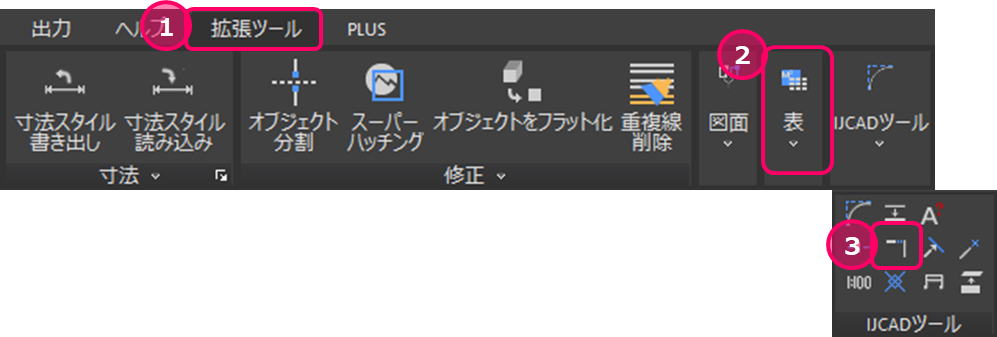

コマンドは「GXFILT」で、アイコンは「拡張ツール」メニューにあります。
操作手順
- GXFILTコマンドを実行
- 接続またはトリムしたい線分２本を選択
選択した２本の線分に隙間がある場合は線分を延長して角を作成し、交差している場合はトリムして角を作ります。
補足
- フィレットで半径を０mmに設定した際と同じ動作となります。選択する線分が交差している場合、フィレットを実行した際と同じようにどちら側の線分を選択するかで線分の残る方向が変わります。
