対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 寸法線を挟んで文字を記入する方法を案内します。
- この機能は IJCAD Mechanical 2022 から追加されました。
添付画像のように寸法線を挟んで文字を記入したい場合、以下のどちらかの方法にて作図をお試しください。
方法1
①作成済の寸法をダブルクリックして、スーパーディメンジョンダイアログを表示させます。
②エディタ内の改行したい位置をクリックします。
③Shift+Enterキーを押します。
エディタ内に白い点線が表示されます。白い点線の位置に寸法線が入ります。
④「OK」をクリックしてダイアログを終了します。
作図領域で、寸法線を挟んで文字が表示されます。
方法2
①寸法線をダブルクリックして、スーパーディメンジョンダイアログを表示させます。

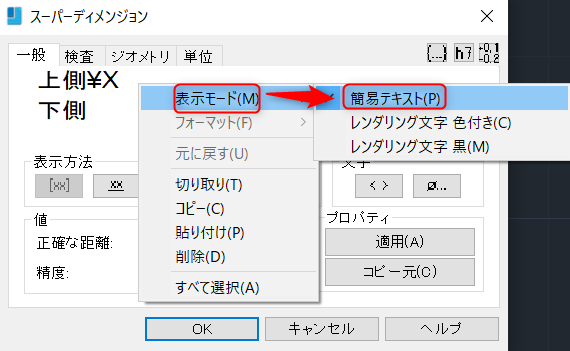

②寸法値部分で右クリック＞表示モード(M)＞簡易テキスト(P)をクリックします。
③改行したい位置に「\X」と入力します。
④「OK」をクリックしてダイアログを終了します。
作図領域で、寸法線を挟んで文字が表示されます。
