スプラインをポリラインに変換する方法

更新 : 2019-12-04 07:27:57 UTC

対象製品 : IJCAD 2014 以降

スプラインをポリラインへ変換したい場合、スプライン編集コマンドにて「ポリラインに変更(P)」オプション指定することで変換できます。



コマンド: SPLINEDIT
オプションを入力 [フィット データ(F)/閉じる(C)/頂点移動(M)/リファイン(R)/反転(E)/ポリラインに変更(P)/元に戻す(U)]: p[Enter]
精度を指定 <1>: 99



精度の指定は、1-99の範囲で行い、数値が大きいほど高い精度で変換されます。

ただし、数値が大きいと辺への分割が多くなるのでデータとしては重くなりますので注意が必要です。

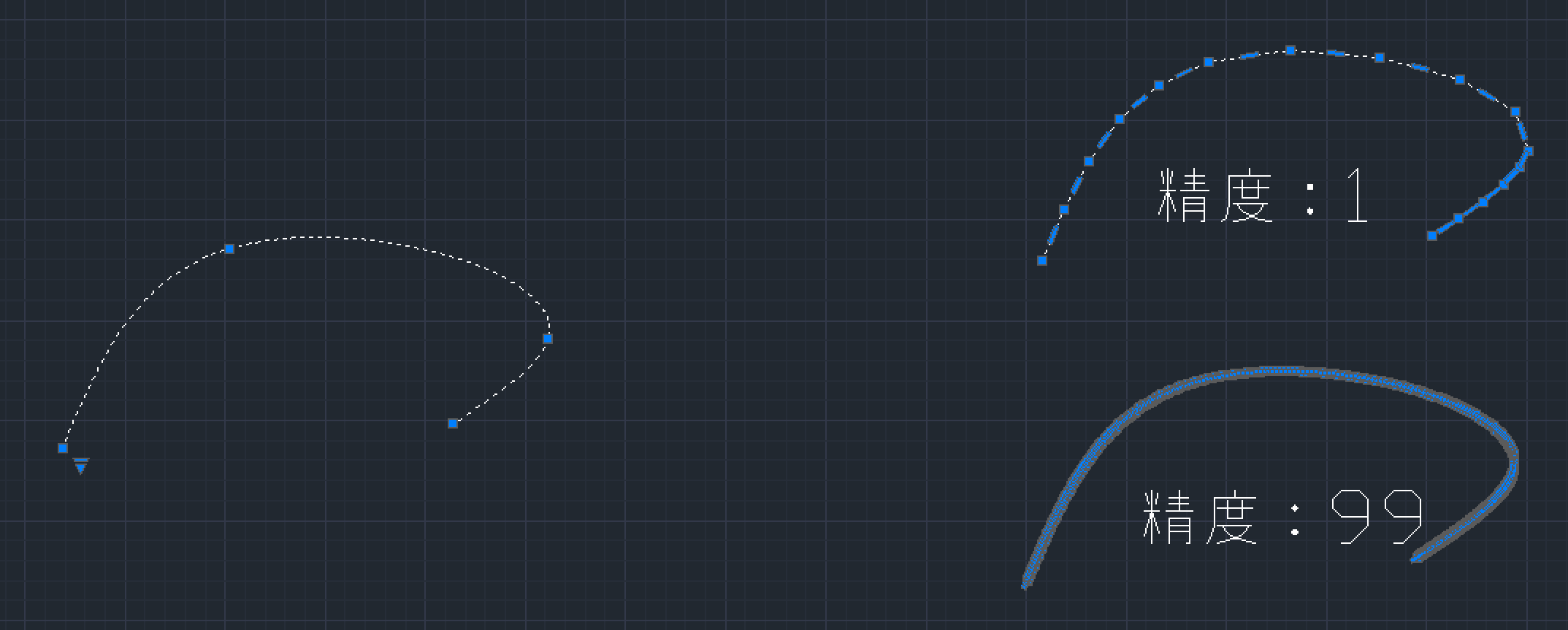

スプライン(左)を精度1と精度99でポリラインへ変換した例
