クイック引出線で文字を引き出し線の上に表示したい場合

更新 : 2020-04-24 00:48:46 UTC

対象製品 : IJCAD 2013 以降 (STD / PRO グレード)

IJCAD のクイック引出線で、文字を引き出し線の上に表示したい場合は、以下の手順で設定をして作図します。

手順

  1. クイック引出線コマンドを実行します。
  2. S[Enter] を入力して設定をプションを開きます。

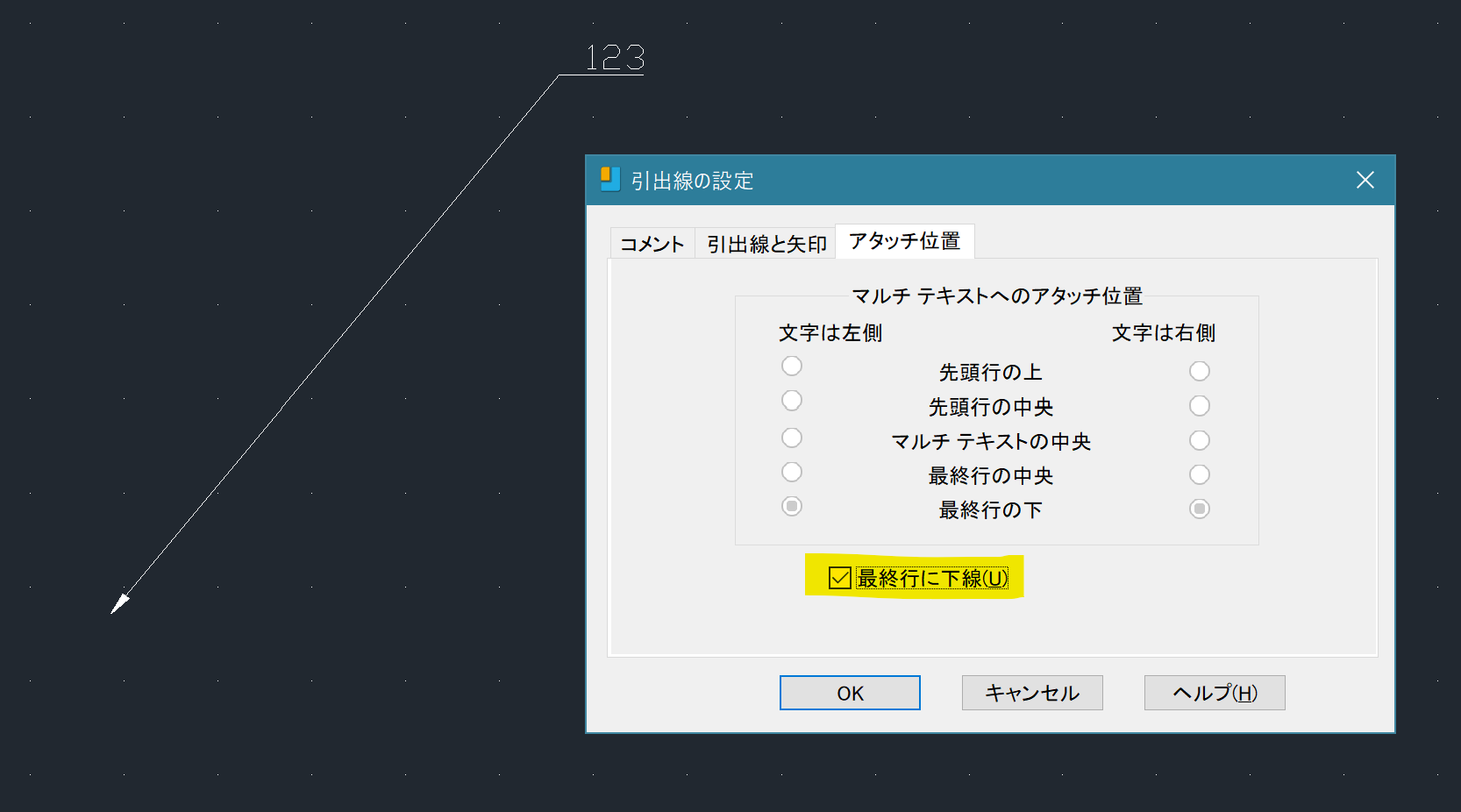

  3. アタッチ位置のタブをクリックします。
  4. 最終行にした線、の項目をチェックされた状態にします。
  5. OKボタンをクリックして、引出線と文字を作図します。




なお、マルチ引出線の機能をご利用いただくと、様々なスタイルの引出線をあらかじめ設定しておくことが出来ます。
