💡 この記事のポイント
- レイアウト空間において、モデル空間内の特定の範囲や形状に合わせてビューポートを作成する方法を案内します。
- 長方形以外の形状や、既存の図形をビューポートの境界として再利用することが可能です。
ウィンドウ（M2LVPORT）コマンドにて、モデル空間で指定した範囲・尺度のビューポートを作成することが可能です。
ウィンドウコマンドの使い方
1. ウィンドウ（M2LVPORT）コマンドを実行

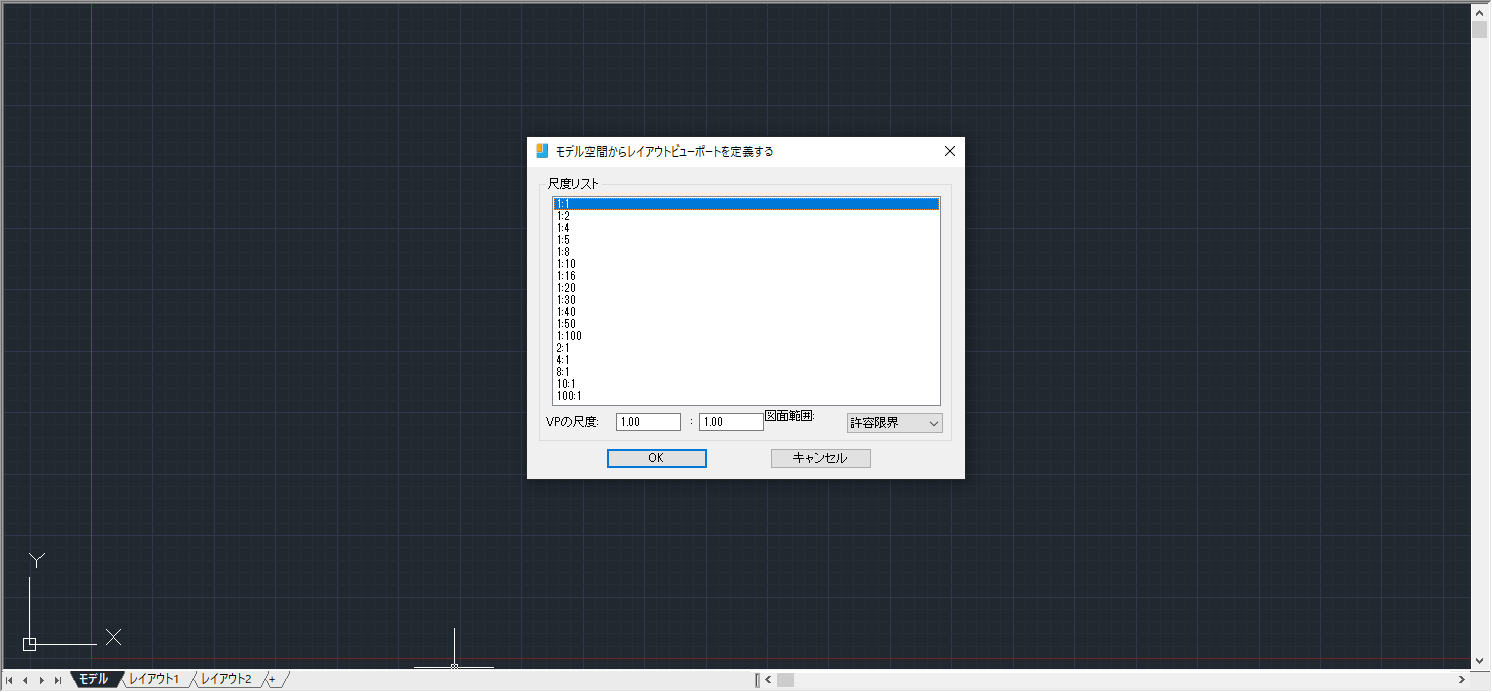

2. 作成したいビューポートの尺度を選択
3. 図面範囲を「窓」に設定
4. [OK]をクリック

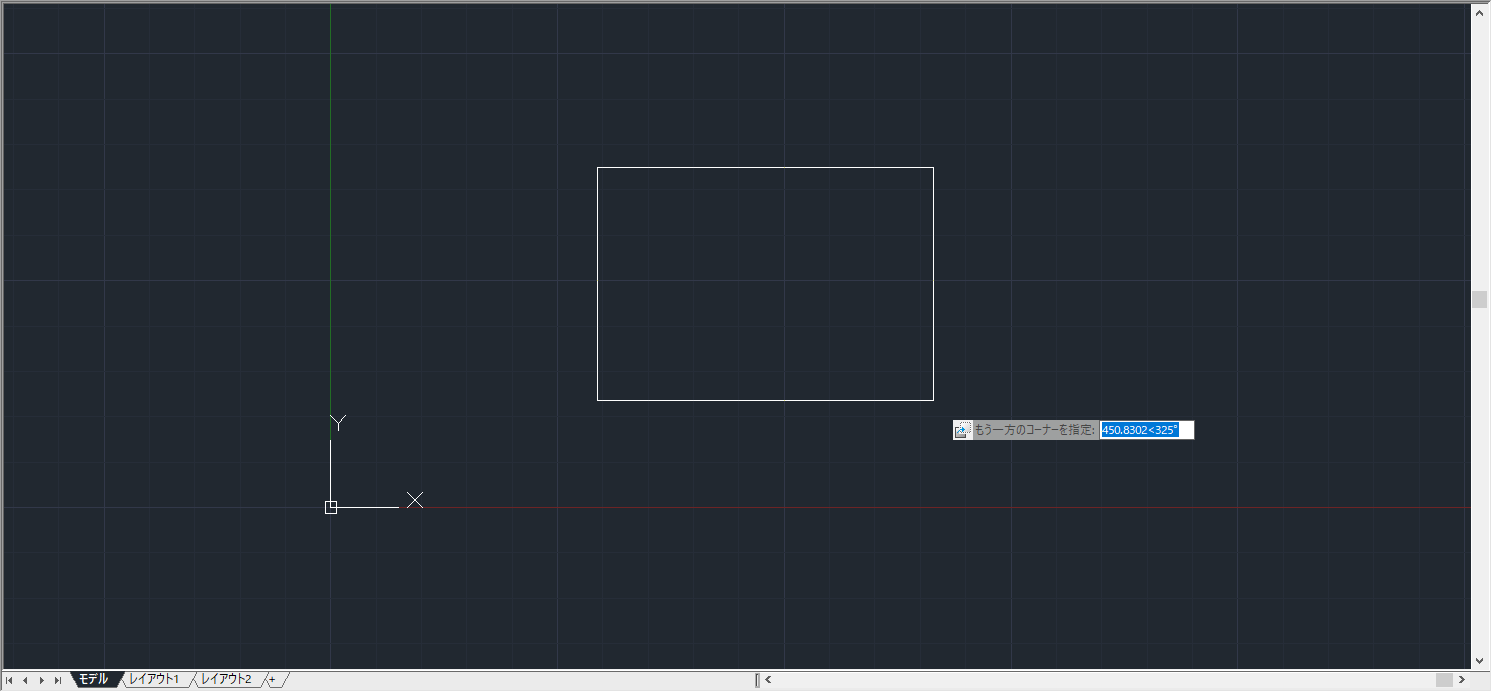

5. 窓の範囲(ビューポートで表示したい範囲)を指定
6. ビューポートを作成するレイアウトを選択

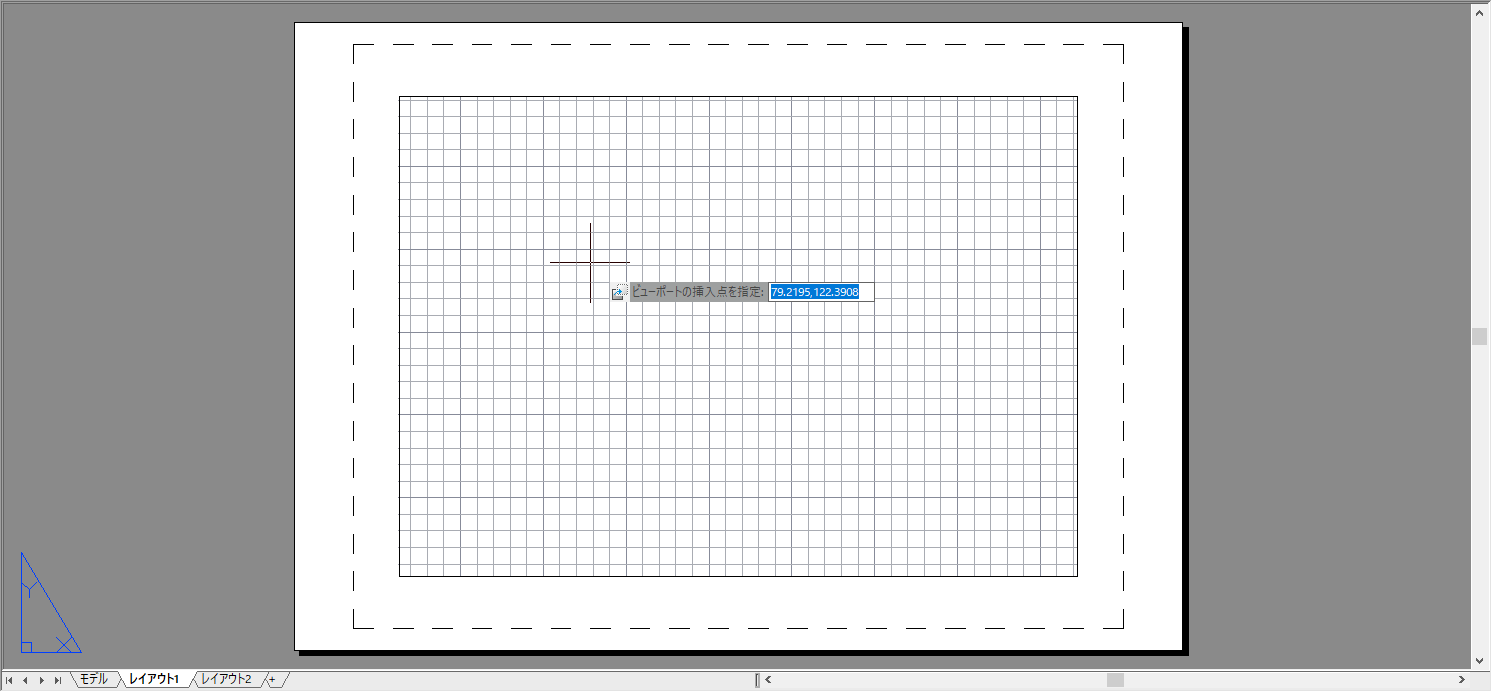

7. ビューポートを挿入する点を指定
モデル空間で指定した範囲・尺度のビューポートを作成することが出来ます。
