💡 この記事のポイント
- アイソメ図（等角投影図）で円を描くための設定と操作手順を案内します。
- スナップモードの切り替えや、楕円コマンドのオプション指定によって作図が可能です。
IJCAD で等角図用の円を作図する場合、以下の手順で作成します。
手順

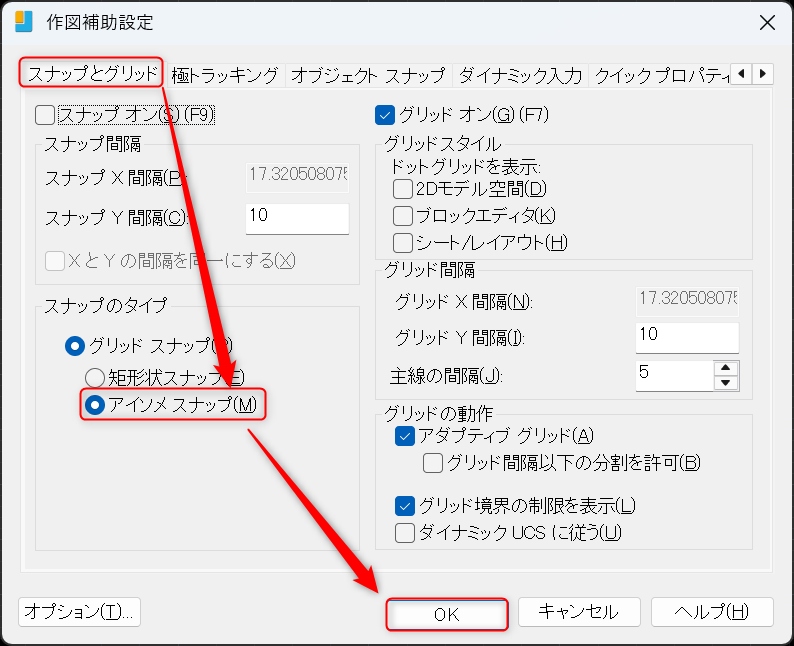

- 作図補助設定(DSETTINGS)コマンドを実行し、作図補助設定ダイアログを表示します。
- [スナップとグリッド]タブにある「スナップのタイプ」を「アイソメスナップ」に設定して OK ボタンをクリックします。
- F5キーを入力して、等角スナップの方向を作図したい面に設定します。
- 楕円(ELLIPSE)コマンドを実行します。
- 「等角円(I)」オプションを指定します。
- 中心 → 半径 を指示します。
