オプション：

オブジェクトのエッジを丸めてフィレットする

最初のオブジェクトを選択 または [元に戻す(U)/ポリライン(P)/半径(R)/トリム(T)/インバート(I)/複数(M)]:

⇒ 最初のオブジェクトを選択

2D フィレットの定義の必要となる 2 つのオブジェクトのうちの最初のオブジェクト、またはフィレットする 3D ソリッドのエッジを選択します。

線分、円弧、ポリラインが選択されると、フィレット円弧に合わせて長さが調整されます。

SHIFT を押しながらオブジェクトを選択すると、現在のフィレット半径を一時的に値 0(ゼロ)に変更することができます。

選択したオブジェクトが 2D ポリラインの直線セグメントの場合、それらは隣接しているか、または間に別の 1 つのセグメントを挟んでいることがあります。

間に別の 1 つのセグメントを挟んでいる場合は、間にあるセグメントが削除され、円弧に置き換わります。

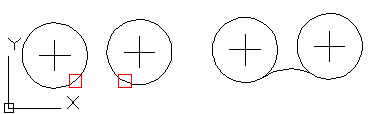

円と円弧の間に複数のフィレットが存在する場合は、フィレットの端点にする場所に近いオブジェクトを選択します。

円の場合はトリムされずに、フィレット円弧が滑らかに円と接合されます。

3D ソリッドオブジェクトを選択した場合は、複数のエッジを個別に選択しなければなりません。

⇒ 元に戻す(U)

このコマンドで実行された直前の操作を元に戻します。

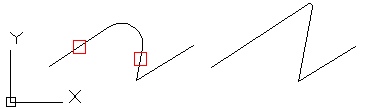

⇒ ポリライン(P)

2 つの線分セグメントに接合している 2D ポリラインの各頂点に、フィレット円弧が挿入されます。

2 つの線分セグメントの間に 1 つの円弧セグメントがある場合、その円弧セグメントは削除され、フィレット円弧に置き換わります。

⇒ 半径(R)

フィレット円弧の半径を指定します。

これ以降の FILLET コマンドを実行するときに、入力された値は現在の半径になります。

この値を変更しても、既存のフィレット円弧には影響しません。

⇒ トリム(T)

選択したエッジを、フィレット円弧の端点までトリムするかどうかをコントロールします。

⇒ 複数(M)

複数のオブジェクトをフィレットします。

エッジを選択 または [連結(C)/半径(R)]:

⇒ エッジを選択

単一のエッジを選択します。

ENTER を押すまで、続けてエッジを選択することができます。

長方体のコーナーを形成する頂点に収束 3 つ以上のエッジを選択したときに、3 つのエッジに対して同じフィレット半径を指定した場合は、頂点に球の一部が作成されます。

⇒ 連結(C)

単一エッジ選択から、「チェーン選択」と呼ばれる連続する接線エッジ選択に切り替えます。

⇒ 半径(R)

フィレット円弧の半径を定義します。
