💡 この記事のポイント
- 円オブジェクトを、指定した辺の数を持つ多角形（ポリライン）に変換する操作手順について説明します。
この記事では円を多角形とする操作方法を案内します。
手順

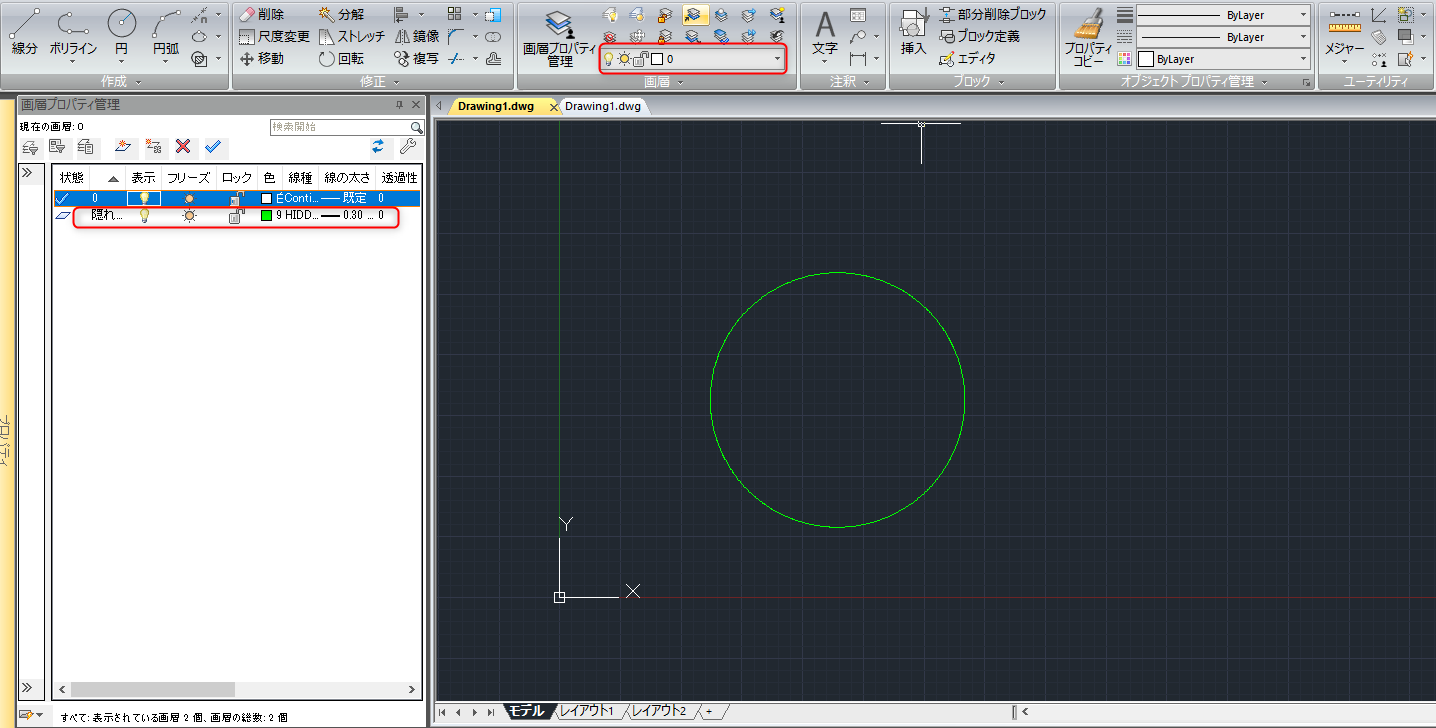

作成したい多角形とは別の画層にて円を作成することにより、下書き（円）の削除が容易になります。

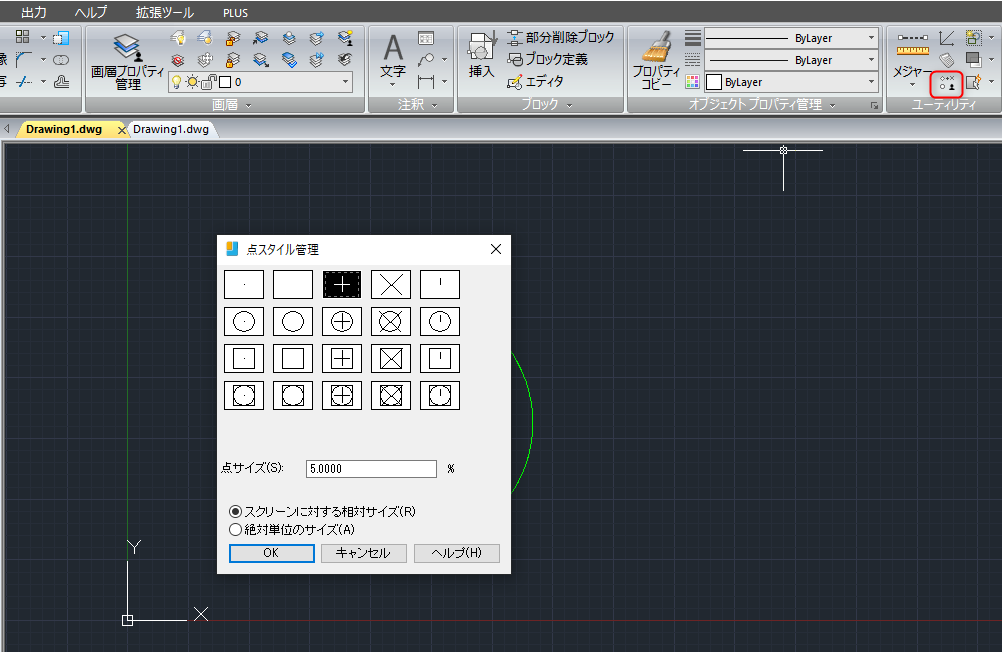

- 多角形の頂点となる点の表示を点スタイル（DDPTYPE ）コマンドにて選択
- ディバイダ（DIVIDE ）コマンドを実行して、多角形に変換したい円を選択。

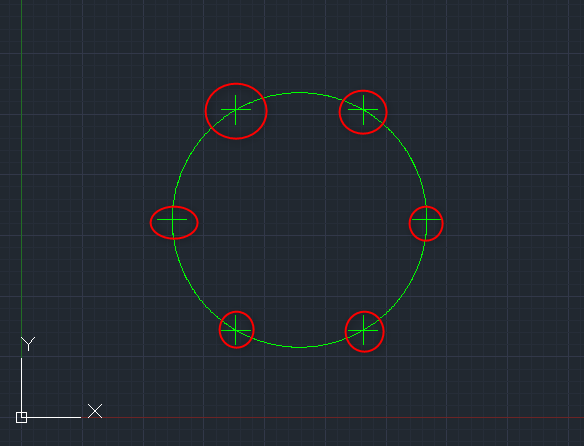

分割数を入力してENTERキーで決定。（6角形なら「6」） - 分割された箇所に点が表示されます。

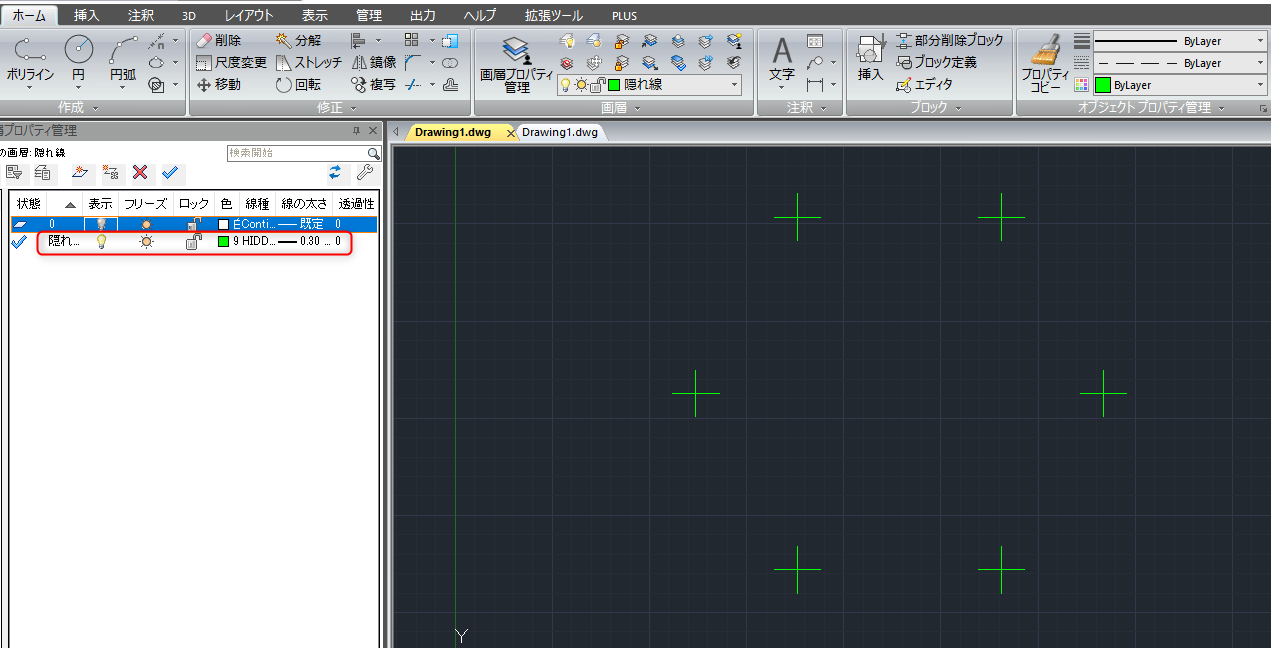

- 多角形作成の基となった円を削除(ERASE)コマンドで消去。
- 画面下「ステータスバー」の中から、「オブジェクトスナップ」を右クリックで選択。

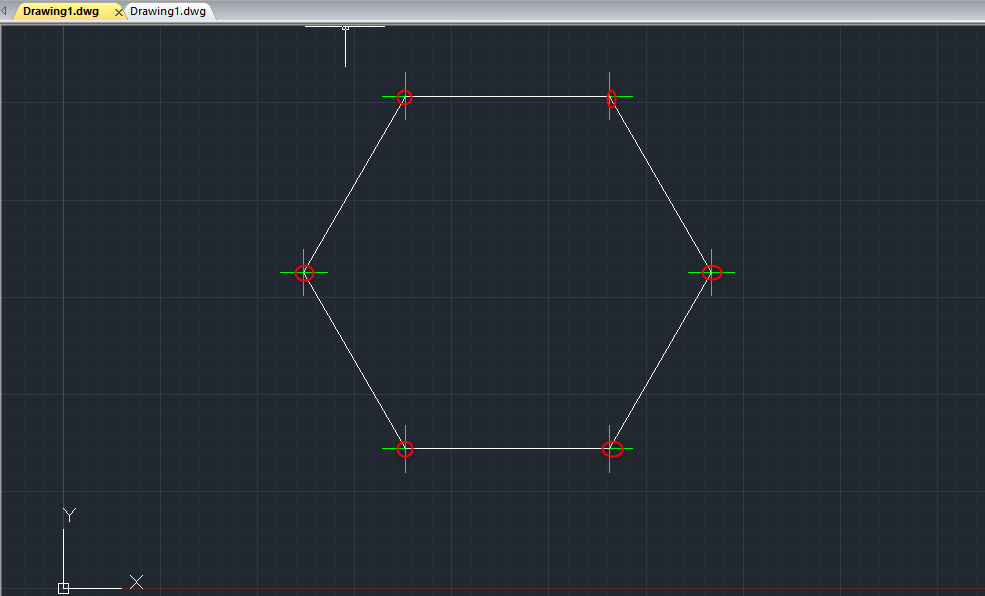

表示されたオブジェクトスナップメニュー内の「点」にチェックを入れる。 - 線分（LINE ）コマンドを実行。 各頂点を結ぶ。

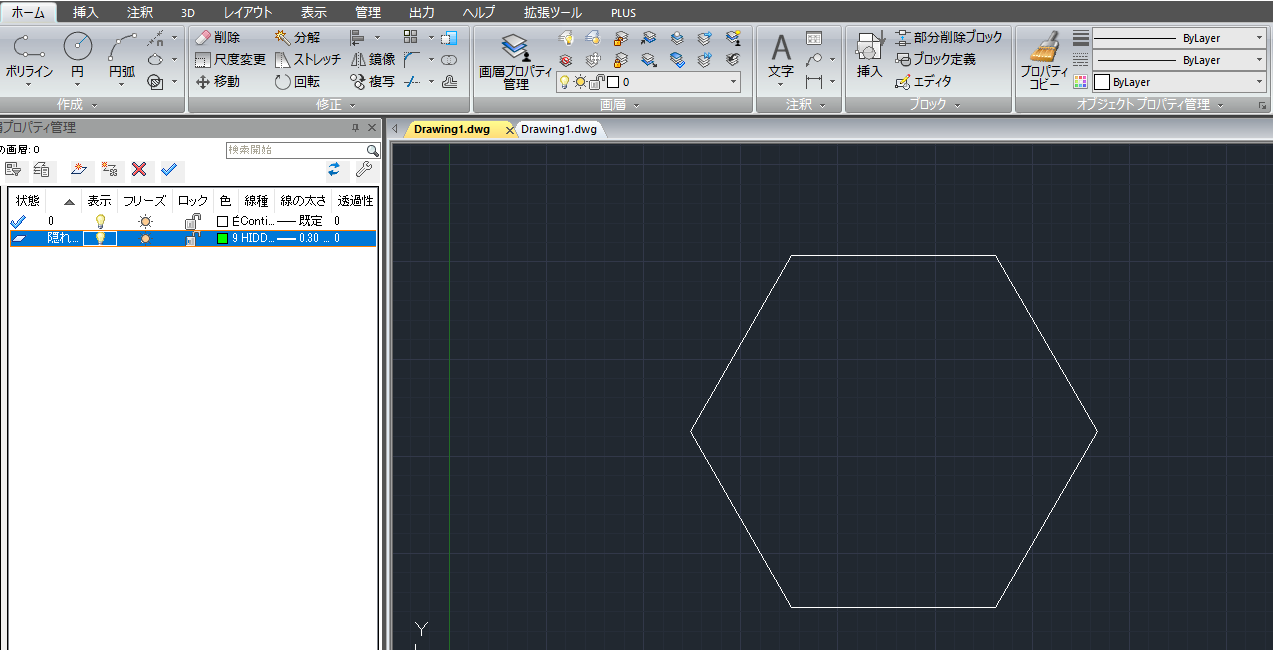

- 最後に頂点を削除(ERASE)コマンドで消去して完成。
