GMCONSTLINES [下書き線]
|
||
 |
リボン | : | [ホーム] > [下書き線] > [下書き線] |
|---|---|---|---|
| ツール | : | [下書き線] > [下書き線] | |
| メニュー | : | [作図] > [下書き線] > [下書き線] | |
| コマンド | : | GMCONSTLINES |
概要
［下書き線］ ダイアログで種類を選択して、下書き線を作成する。

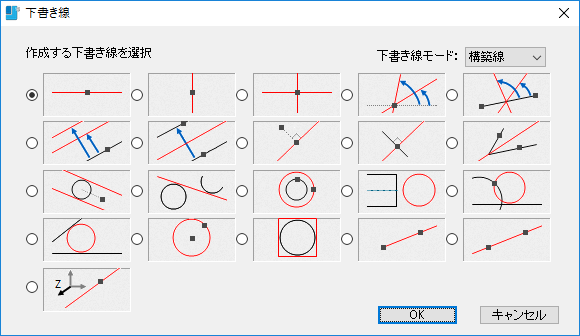

ダイアログ
GMCONSTSWI の設定により、表示されるアイコンが異なる。
［下書き線モード］ ドロップダウンで構築線と放射線を入れ替えることが可能。
| アイコン | コマンド | コマンド名 |
|---|---|---|
 |
GMCONSTHOR | 水平 |
 |
GMCONSTVER | 垂直 |
 |
GMCONSTCRS | 交差 |
 |
GMCONSTHB | 2 点/角度 |
|
GMCONSTHW | 線からの相対角度 |
|
GMCONSTPAR | 距離指定平行線 |
|
GMCONSTPAR2 | 1/2 距離指定平行線 |
|
GMCONSTLOT2 | 2 点に垂直 |
|
GMCONSTLOT | 線に垂直 |
|
GMCONSTHM | 等分割線 |
|
GMCONSTTAN | 接線 |
|
GMCONSTTC | 2 円接線 |
|
GMCONSTCC | 同心円 |
|
GMCONSTCCREA | シャフト端に円を作成 |
|
GMCONSTC2 | 線に接する円 |
|
GMCONSTKR | 2 本の線に接する円 |
|
GMCONST_CIRCLE | 円 |
|
GMCONSTCIRCLI | 円に対する矩形 |
|
GMCONSTXRAY | 指定点を通る放射線 |
|
GMCONSTXLINE | 指定点を通る線分 |
 |
GMCONSTZ | Z 方向 |
