💡 この記事のポイント
- この記事では、フィレットができない場合の確認事項と対処方法について解説します。
オブジェクトのフィレットができず、コマンドラインに「これらの線は同一平面上にありません」と表示されている場合、そのオブジェクトのZ値(高さ)が設定されている可能性があります。
オブジェクトをフラット化(FLATTEN)コマンドで該当のオブジェクトのZ値を０にすることでフィレットができるようになります。
オブジェクトをフラット化(FLATTEN)コマンドは以下のいずれかの方法で実行します。
STDグレード以上の場合

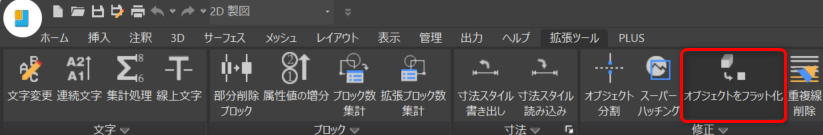

リボンタブ：拡張ツール＞修正＞オブジェクトフラット化
メニュー ：拡張ツール＞修正＞オブジェクトフラット化
ツールバー：ET:編集ツール＞オブジェクトをフラット化
コマンド入力 ：FLATTEN
LTグレードの場合
コマンド入力 ：FLATTEN
