OBJSETPT [オブジェクト整列]

機能の概要

OBJSETPT コマンドは、既存の複数のオブジェクトを指示した点で整列させます。
* 本コマンドは、将来のバージョンで削除予定です。「位置合わせツール（_aligntool）」コマンドが高機能な上位互換機能であるためそちらをご利用下さい。

操作

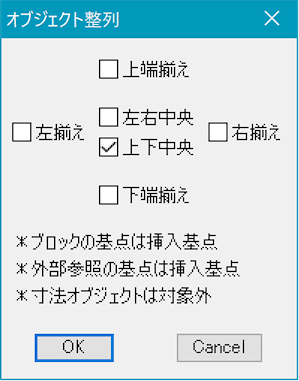

ダイアログで以下の設定をします。

整列位置････左揃え/左右中央/右揃え/上端揃え/上下中央/下端揃え
[OK] ボタン … 設定完了作図開始
[キャンセル] ボタン … 中止

コマンドラインのメッセージに従って点およびオブジェクトを指示します。

オブジェクトを選択: (オブジェクト指示/Enter=選択終了)
オブジェクトを選択: (オブジェクト指示/Enter=選択終了)
整列基準位置 : <各々の位置で>(整列の基準点指示)
ブロックは挿入基点による整列のみとなります。

- メモ

整列のための基点は、各オブジェクトの特有の基点となります。
寸法オブジェクトは対象外です。
