💡 この記事のポイント
- アイソメビュー（等角投影図）を、2Dの平面図データとして書き出す手順を説明します。
アイソメビューを平面図に書き出したい場合、以下の手順で可能です。
手順
※アイソメビュー状態にて作業をお願いします。
- UCSコマンドを実行します。
- 「UCS 原点を指定 または」で「V」 と入力します。
- Enterキーを押下 ⇒アイソメビューの表示に座標系の向きを合わせます。
- 書き出す図形を選択します。

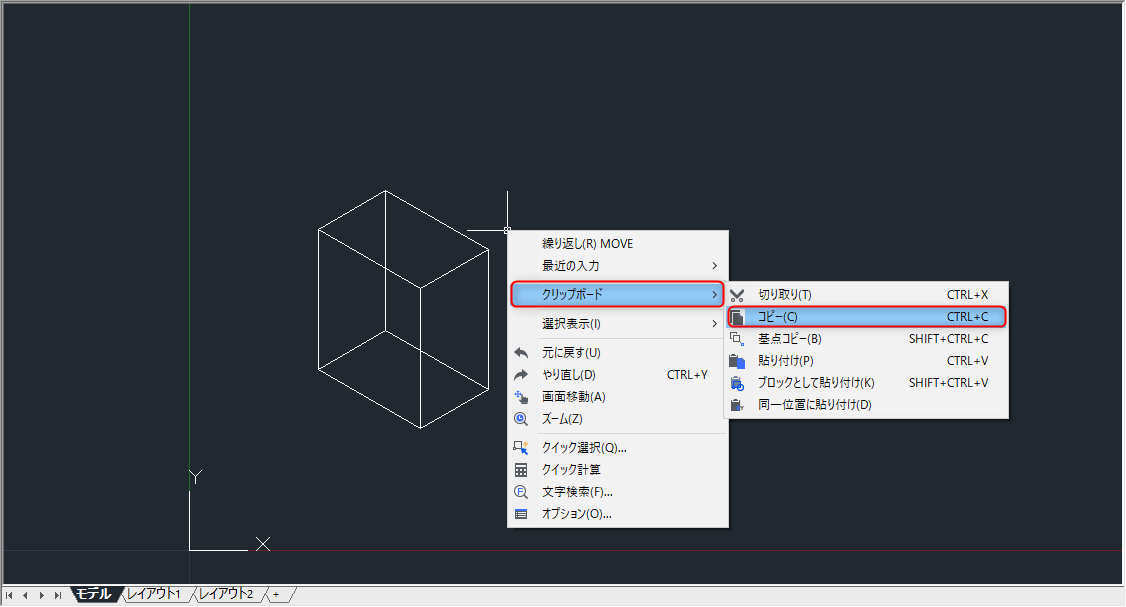

- 右クリック > [クリップボード] > [コピー] を選択します。
- 新規図面など、貼り付け先の図面が平面ビューであり、WCS (ワールド座標系) であることを確認して貼り付けます。
- 平面化が必要な場合、FLATTENコマンドを実行します。
