💡 この記事のポイント
- 寸法スタイル管理を利用して、図面内に累進寸法を作成する方法について説明します。
累進寸法はIJCAD Mechanicalでは以下の記事の方法にて作成可能です。
参考：【Mechanical】座標寸法(累進寸法)を作図する方法
汎用のIJCADでは寸法スタイル管理を利用して累進寸法のように編集します。
手順は以下をご確認ください。
手順
- 新規の寸法スタイルを2つ作成します。

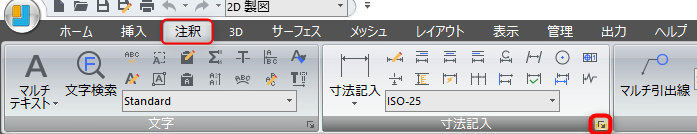

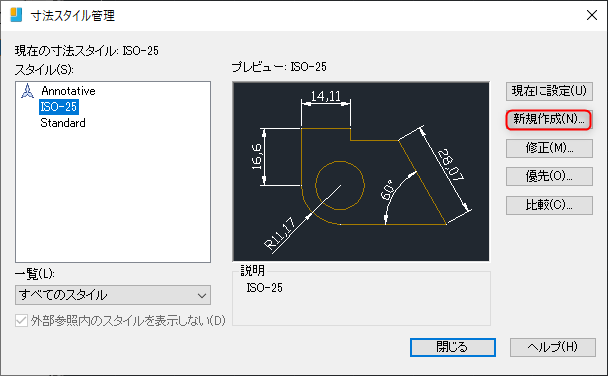

「注釈」タブ＞「寸法記入」の右側矢印の「寸法スタイル管理」をクリック - 「寸法スタイル管理」ダイアログが開くので[新規作成]をクリック
- 「寸法スタイルを新規作成」ダイアログボックスが開くので、１つ目の新しい寸法スタイル名を任意で入力して[続ける]をクリック

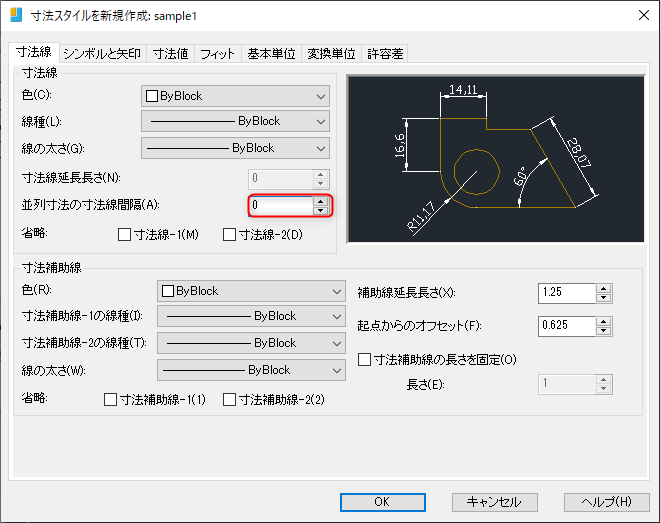

- 「並列寸法の寸法線間隔(A)」の値を[0（ゼロ）]に設定

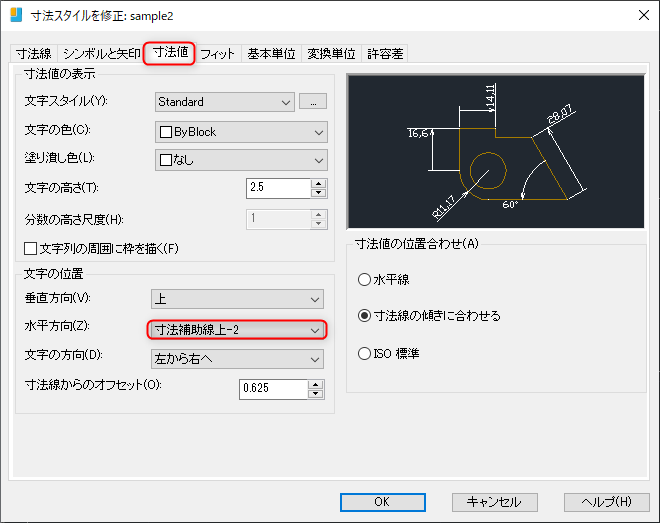

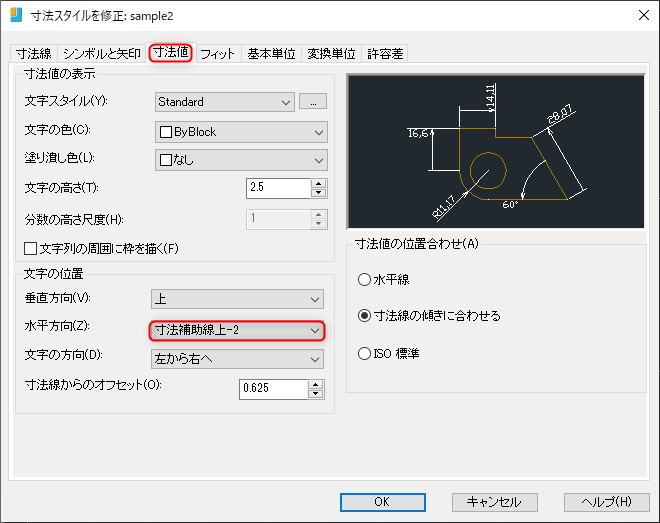

- [寸法値]タブを開き、「水平方向」で[寸法補助線上-2]を選択

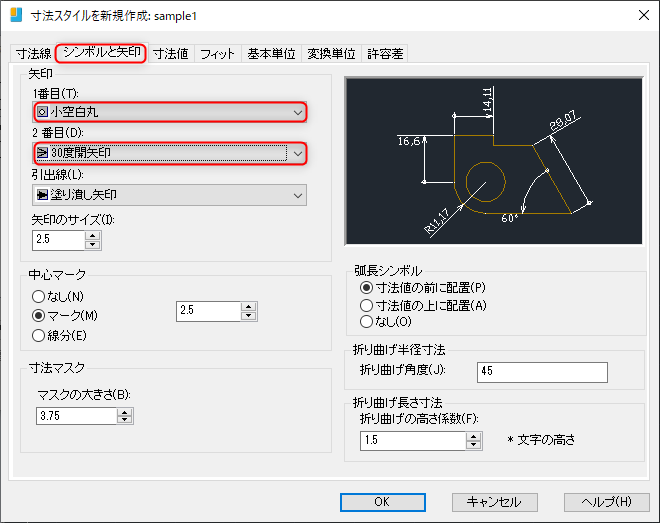

- [シンボルと矢印]タブを開き、「矢印」を以下のように設定して[OK]ボタンをクリック
- 設定した寸法スタイルが作成されて、「寸法スタイル管理」ダイアログボックスが開きます。

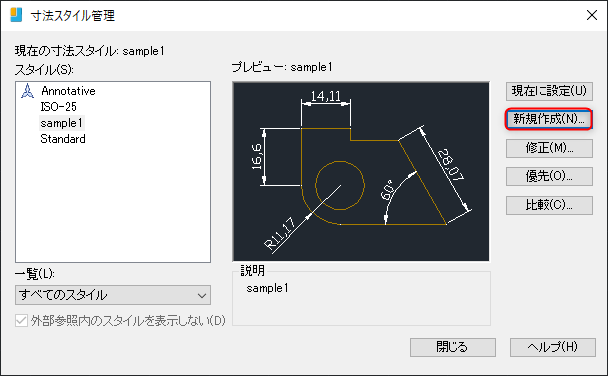

引き続き、２つめの新規寸法スタイルを設定するため[新規作成]をクリック - 「寸法スタイルを新規作成」ダイアログボックスが開くので、２つ目の新しい寸法スタイル名を任意に入力して[続ける]をクリック
- 手順4～6と同様に設定

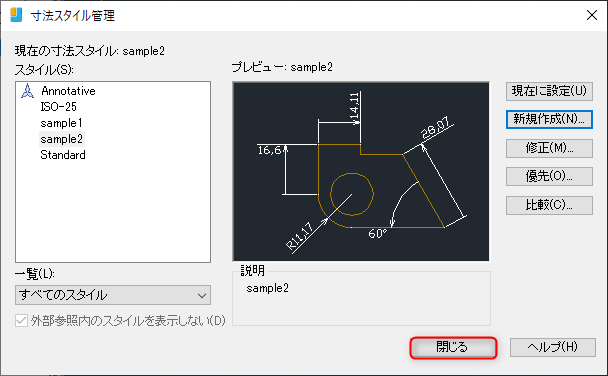

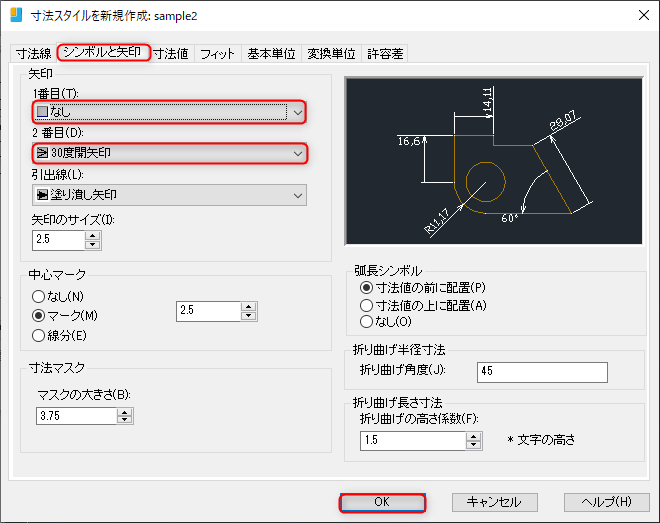

[シンボルと矢印]タブでは、下の画像のように設定し、[OK]ボタンをクリック - 寸法スタイルが作成されて、「寸法スタイル管理」ダイアログボックスが開くので[閉じる]をクリックして終了

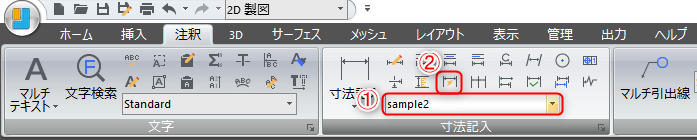

- 寸法を記入していきます。寸法スタイルは、2つ目に作成した寸法スタイル(画像ではsample2)を使用します。

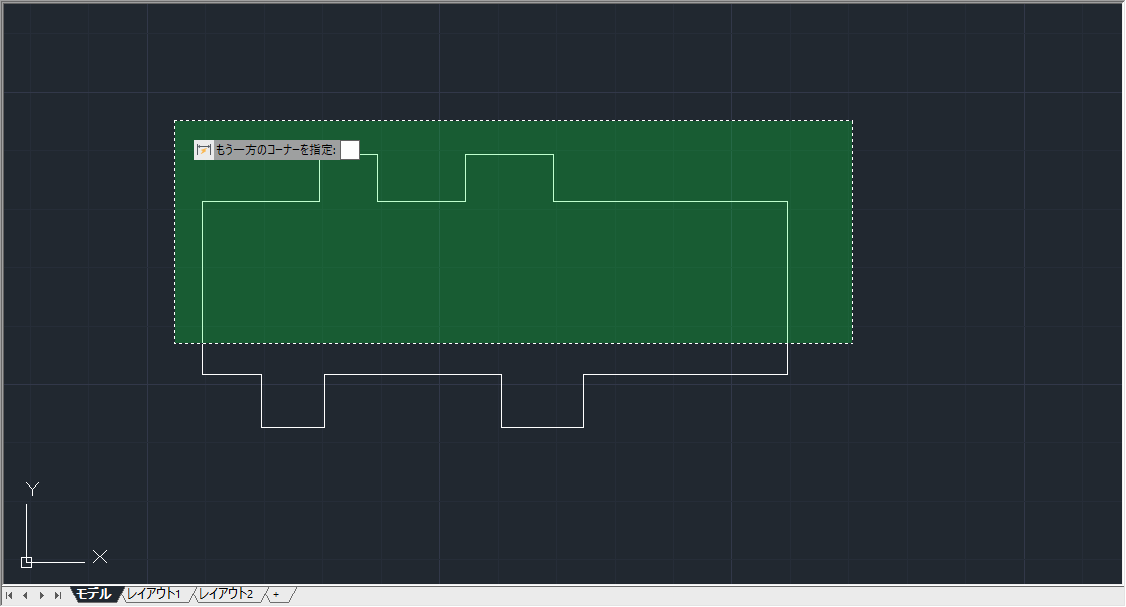

「注釈」タブ>「寸法記入」の中にある「クイック寸法記入」をクリック - [寸法を記入するジオメトリを選択]と表示されるので、寸法記入の対象となるオブジェクトをすべて選択し、[Enter]キーを押して確定

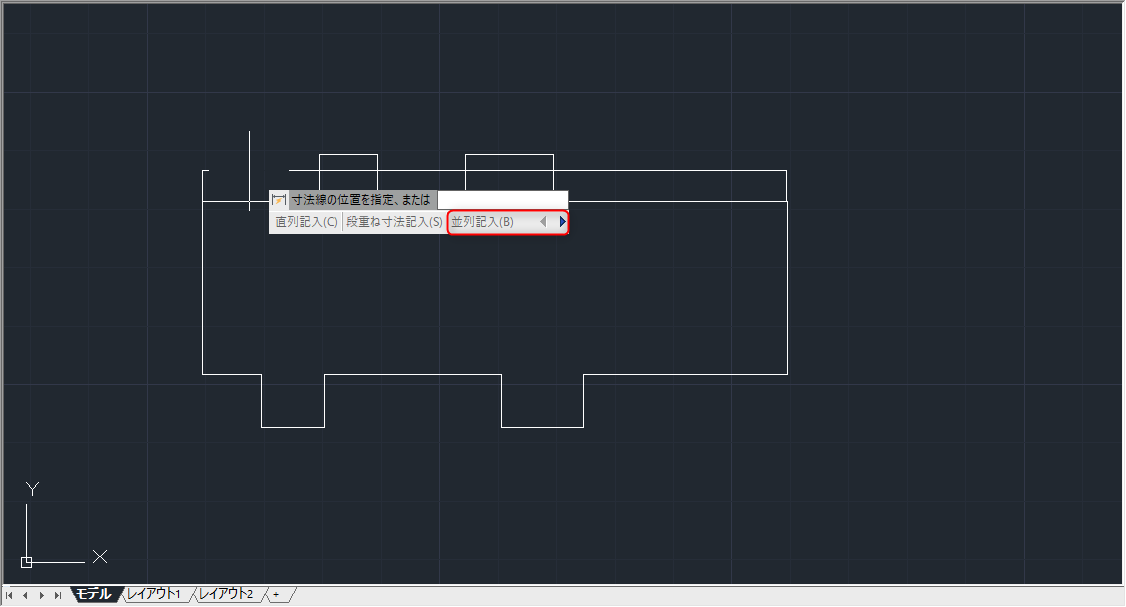

- オプションメニューの、「並列記入(B)」を選択

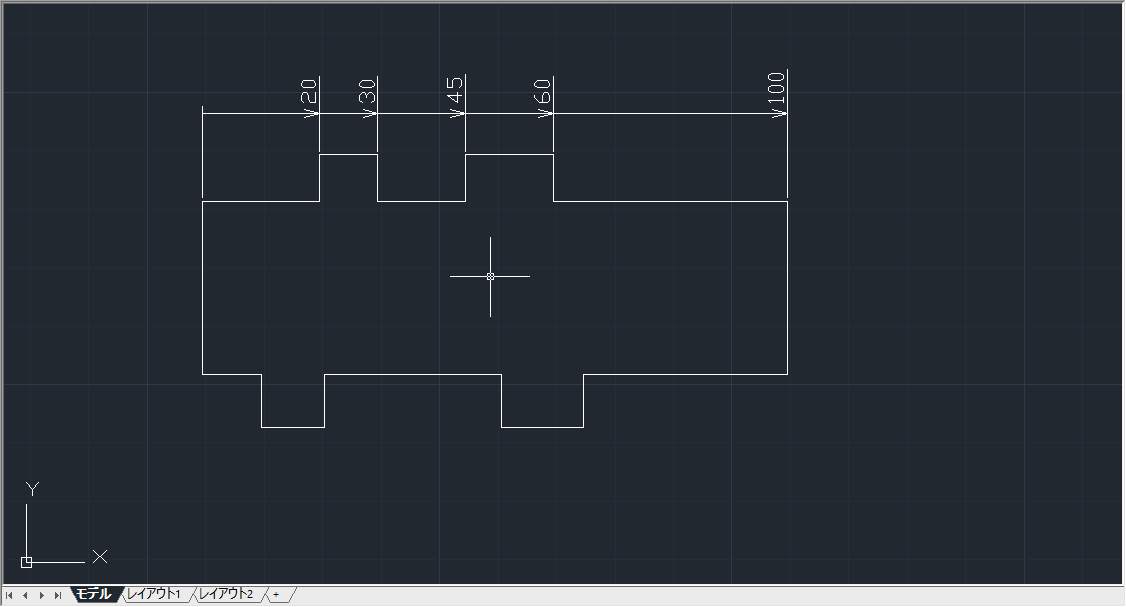

- 寸法を配置したい任意の箇所をクリックで作成

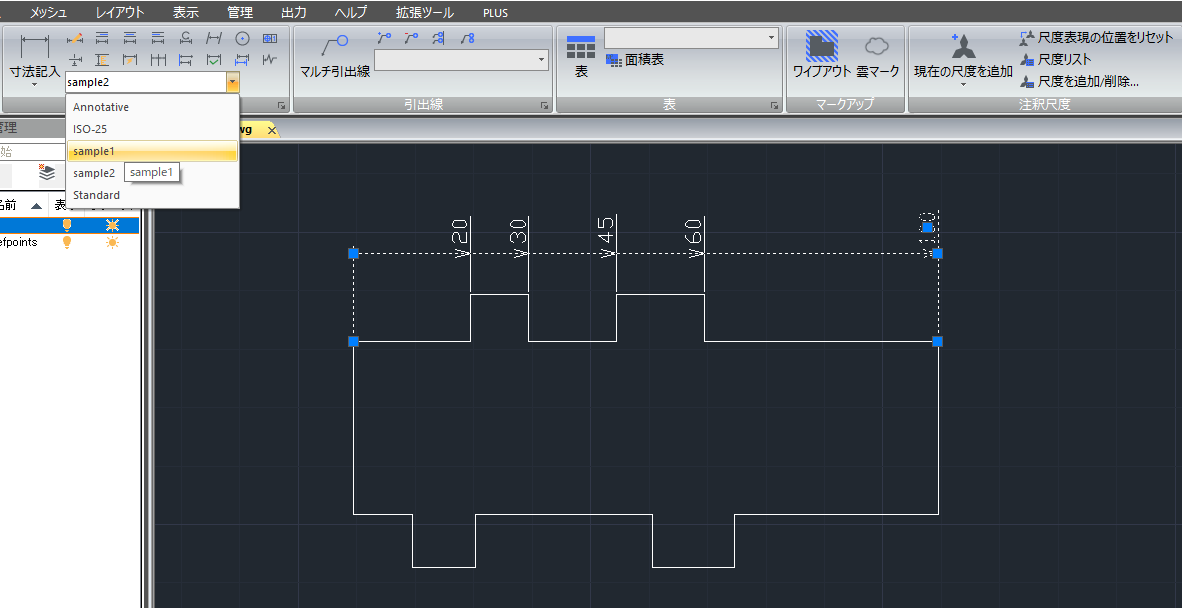

- 先頭の端末記号を修正するため、先頭の寸法を選択し、「注釈」タブ>「寸法記入」で1つ目に作成した寸法スタイルを選択(画像ではsample1)

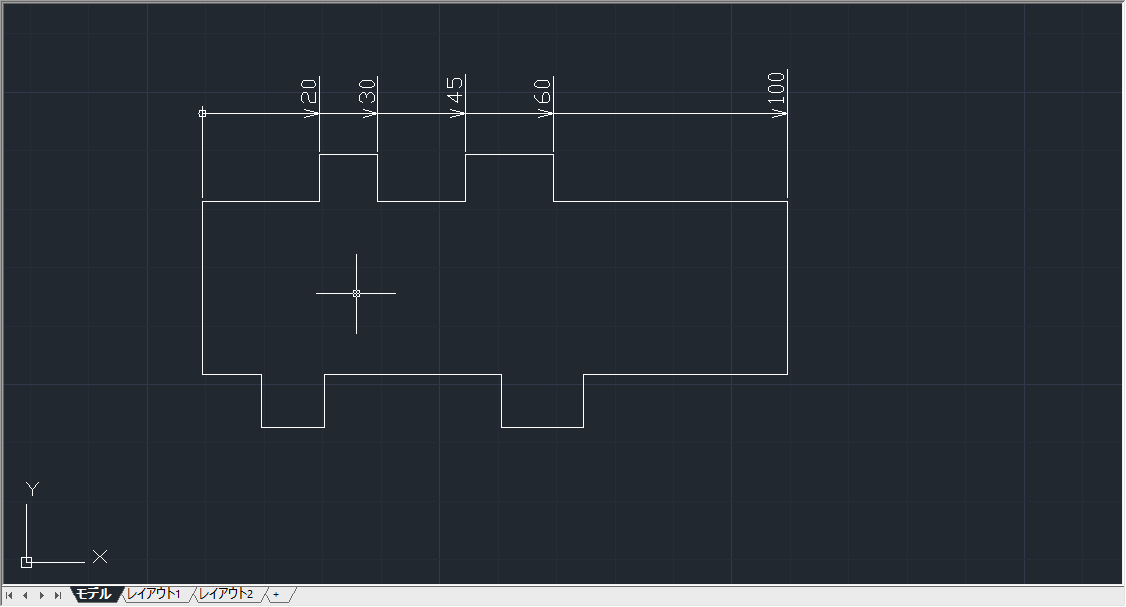

- 先頭の寸法線に[小空白丸]が表示される
