複数寸法オブジェクトのストレッチ操作について

いつも大変お世話になっております。

複数並行して作成した寸法値・寸法線・寸法補助線の一体オブジェクトを　作業の進捗具合によって図面上、移動したい場合が時々あると思いますが、その際以前は一体の寸法オブジェクトをアクティブにして移動して寸法補助線の先端の青いポイントもひとつづつ拾って移動した分を延ばして修正しておりました。

ストレッチという機能を知ってから移動したい寸法をアクティブにして青色のポイントにカーソルを当てて出てくる小窓からストレッチを選んで移動すれば、寸法補助線の脚（青いポイント）はそのままで寸法値と寸法線が移動できることができるようになりました。

ただ並行している寸法オブジェクト類をいっぺんにストレッチをすることは不可能でしょうか。Auto　CADですと小窓リストから「寸法グループをストレッチ」を選んでエンターするとできるようです。この機能がIJ　CADでは出てこない（できない）のでしょうか。

お手数をおかけ致しますけど、他に方法があれば教えてください。

よろしくお願い致します。

marin

平井　栄二さん

投稿されてから8か月経過してますのでもう既に解決済みかもですが一応。。。

ストレッチは複数の寸法線が並立していても動かせます。

ストレッチという機能はオブジェクトを選択したときに出てくる青●を動かす機能です。（添付参照）

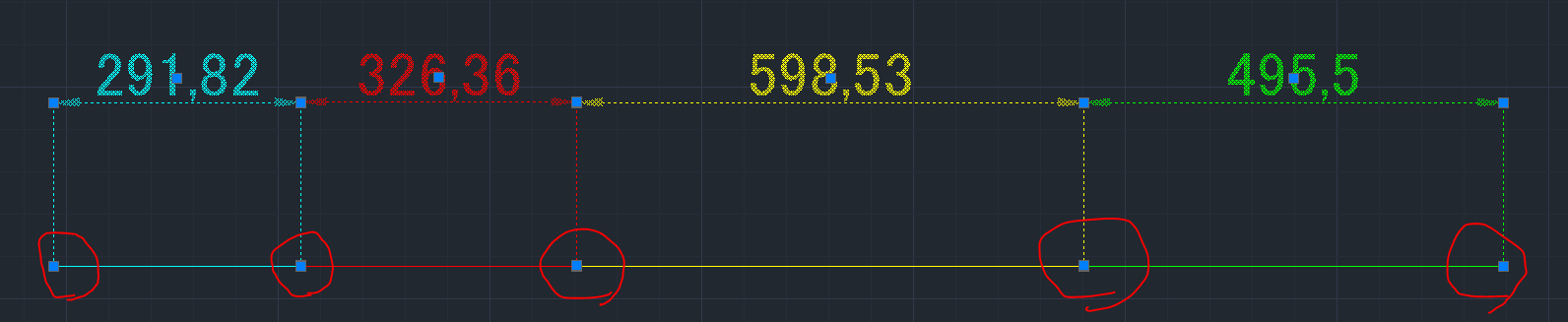

そして寸法線はその中でも下の図でいう落書きで追加した赤丸の箇所によって長さが決まってきます。

なので動かしたい寸法線の青●の要素をマウスで指定してあげればＯＫです。

もし、ストレッチしたくない箇所も選択してしまった場合はShiftキーを押しながらマウスで囲んであげると選択が消えるのでそれで動かしたいもの”だけ”にしてあげましょう。

※ただし、寸法線同士が重なっている青●は片方選択は無理です。一方が右にずれればもう一方の寸法線も右によってきますし、選択を解除すれば両方選択解除されます。

文章力皆無なのでわからなかったらコメントくださいね～！
