ハッチング　カスタムパターンの作成、登録　を教えてください。

回答済み

小川恵

• 2024年08月13日 08:11

ハッチング　カスタムパターンの作成、登録

カスタムパターン　作成方法

カスタムパターン　登録方法

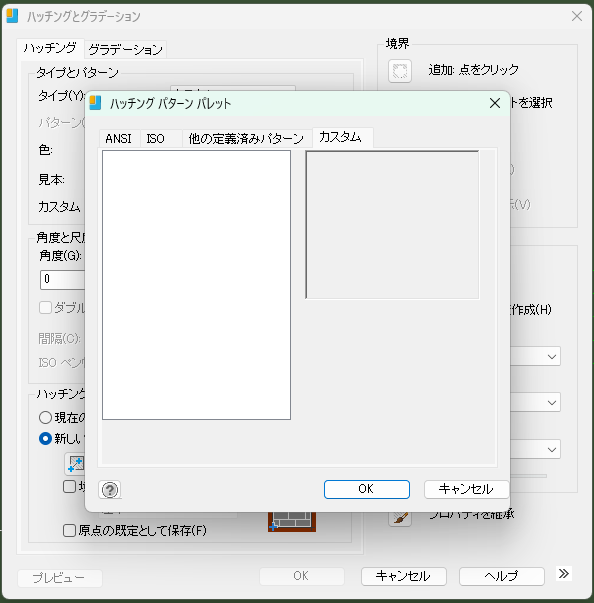

↓ここに表示させる方法

0

•

  塩貝事務所

  • 2025年03月18日 21:13
  • 編集済み

  どの様なカスタムパターンを希望せれているのか判りませんが、高度で複雑なものは作成ソフトとかプログラミングの知識が必要と思います。当方も施工図での諸割付図に必要な同じ様な問題を抱えていましたが、現段階での解決策を以下に記述します。

  当方のOSはwindows11
  以下参考ページ
  「①youtubeハッチパターン作成」

  「②施工図屋の独り言」さん（ハッチングを自動作成できるコーナー有り）

  「③その他、フリーデータ（カスタムパターン）をダウンロードできるサイト」



  カスタムパターンの作成
  →あらかじめ任意のフォルダを作成（名前は例えば、HATCH.pat）
  →②により、好みのハッチングパターン定義を自動作成表示
  →コピーの上、「メモ帳」に貼り付け
  →名前を付けてファイルを保存
  （自動作成した名前と同じにする、拡張子は.pat）
  →保存先は、あらかじめ作成した任意のフォルダ

  カスタムパターンの保存
  →ijcad起動
  →オプション
  →ファイル
  →サポートファイルの検索パス
  →+
  →追加
  →参照
  → あらかじめ作成した任意のフォルダを選択し、開く
  →適用
  →ijcad再起動

  ハッチングパターンパレットのカスタムに、作成したカスタムパターンが保存されているはずです。お試し下さい。以上です。
