角度寸法の矢印

回答済み

aramaki

• 2021年10月06日 08:33

角度寸法の矢印をオブジェクトの外側に表示させたいです。

0

•

  内村 秀幸

  • 2021年10月11日 01:49

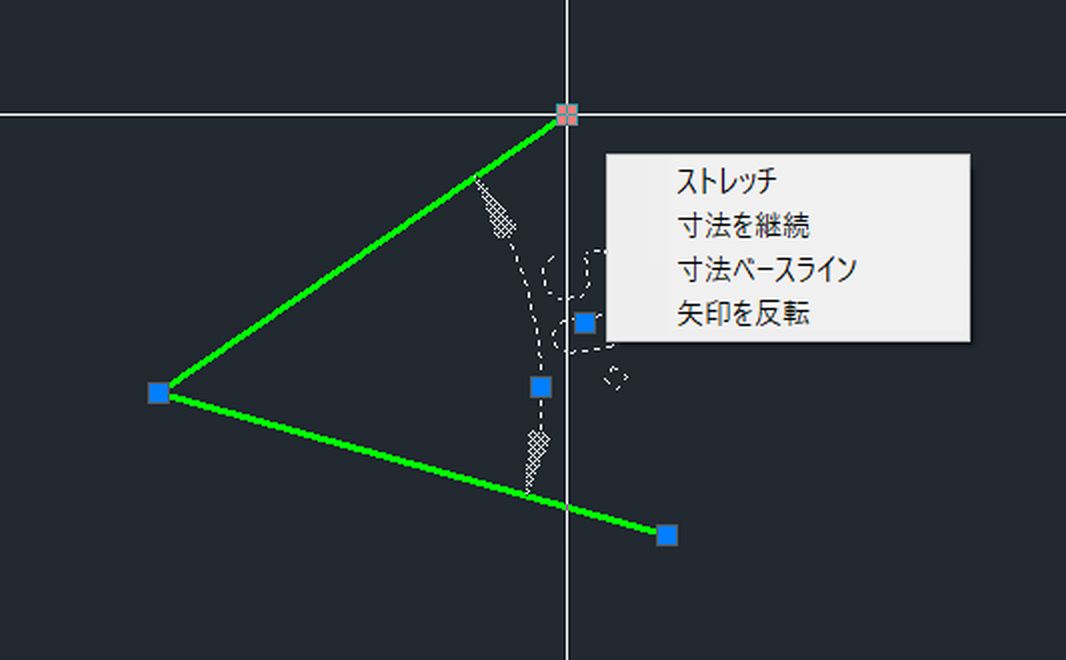

  角度寸法を選択すると、寸法の起点(■)が表示されると思います。

  ここにマウスを合わせると、メニューが表示されるので、矢印の反転を選んで下さい。

  通常の寸法は、矢印の所の■にマウスを合わせると反転が表示されますが、角度寸法は少し指定が異なるようです。



  0
•

  内村 秀幸

  • 2021年10月11日 07:55

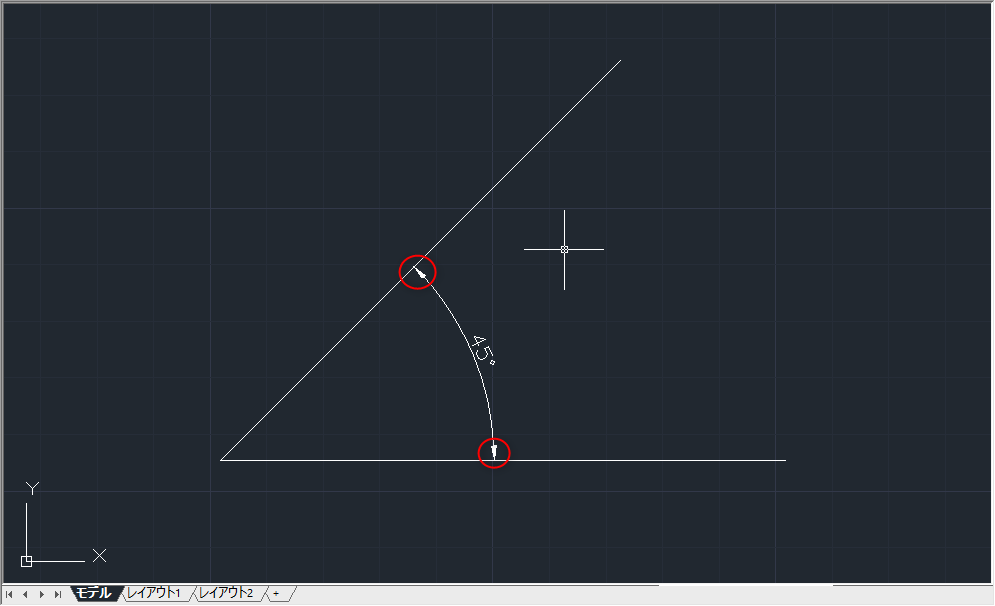

  文字の説明だと分かりにくいので、画像で。



  0
•

  aramaki

  • 2021年10月13日 08:29

  ご丁寧に画像付きでありがとうございます！助かりました！

  0
