Docuworksに印刷する際、レイアウトの名前で印刷する方法

回答済み

鶴見

• 2022年02月25日 06:01
• 編集済み

IJCAD 2022 LTを使用しています。

仕事でCADデータをDocuworks(XDWファイル)に印刷しています。

レイアウトを複数印刷する際、レイアウトに名前が付いていても、"ファイル名"、"ファイル名"-(2)、"ファイル名"-(3)のように出力されてしまいます。

レイアウト名を印刷するファイル名に反映できる方法があったら教えてください。

よろしくお願いします。

0

•

  rs

  • 2022年03月08日 01:24

  こんにちは。モデル空間の名称がファイル名になってしまうということでしょうか？

  PUBLISHダイアログ上のシート名右クリックで「図面ファイル名を接頭辞として追加する」からチェックを外すとレイアウト名のみで出力できますがいかがでしょうか。

  0
•

  鶴見

  • 2022年03月10日 23:59
  • 編集済み

  回答ありがとうございます。

  >モデル空間の名称がファイル名になってしまうということでしょうか？

  モデル空間の名前ではなくDWGファイルの名前になってしまいます。

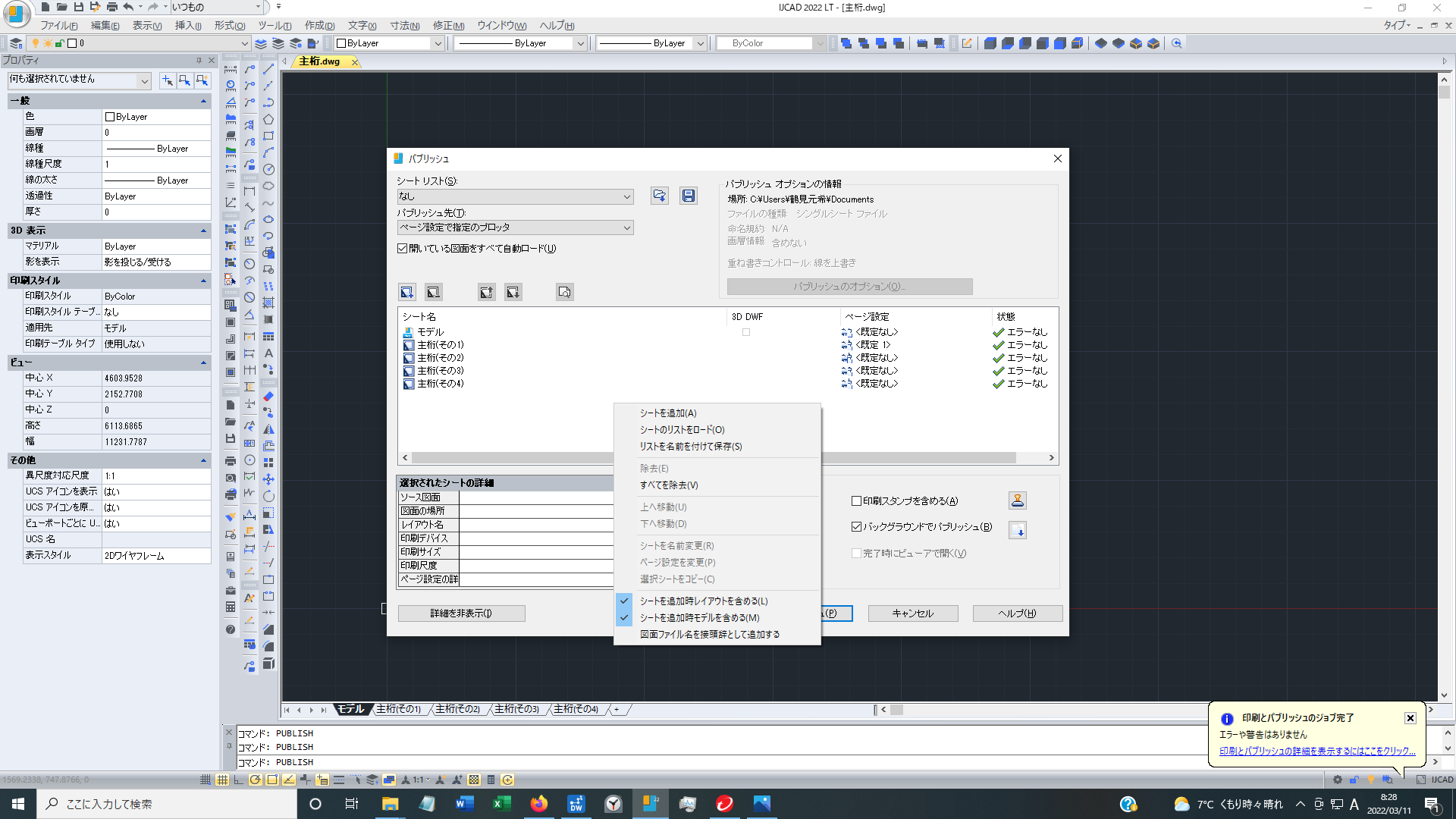

  >PUBLISHダイアログ上のシート名右クリックで「図面ファイル名を接頭辞として追加する」からチェックを外すとレイアウト名のみで出力できますがいかがでしょうか。

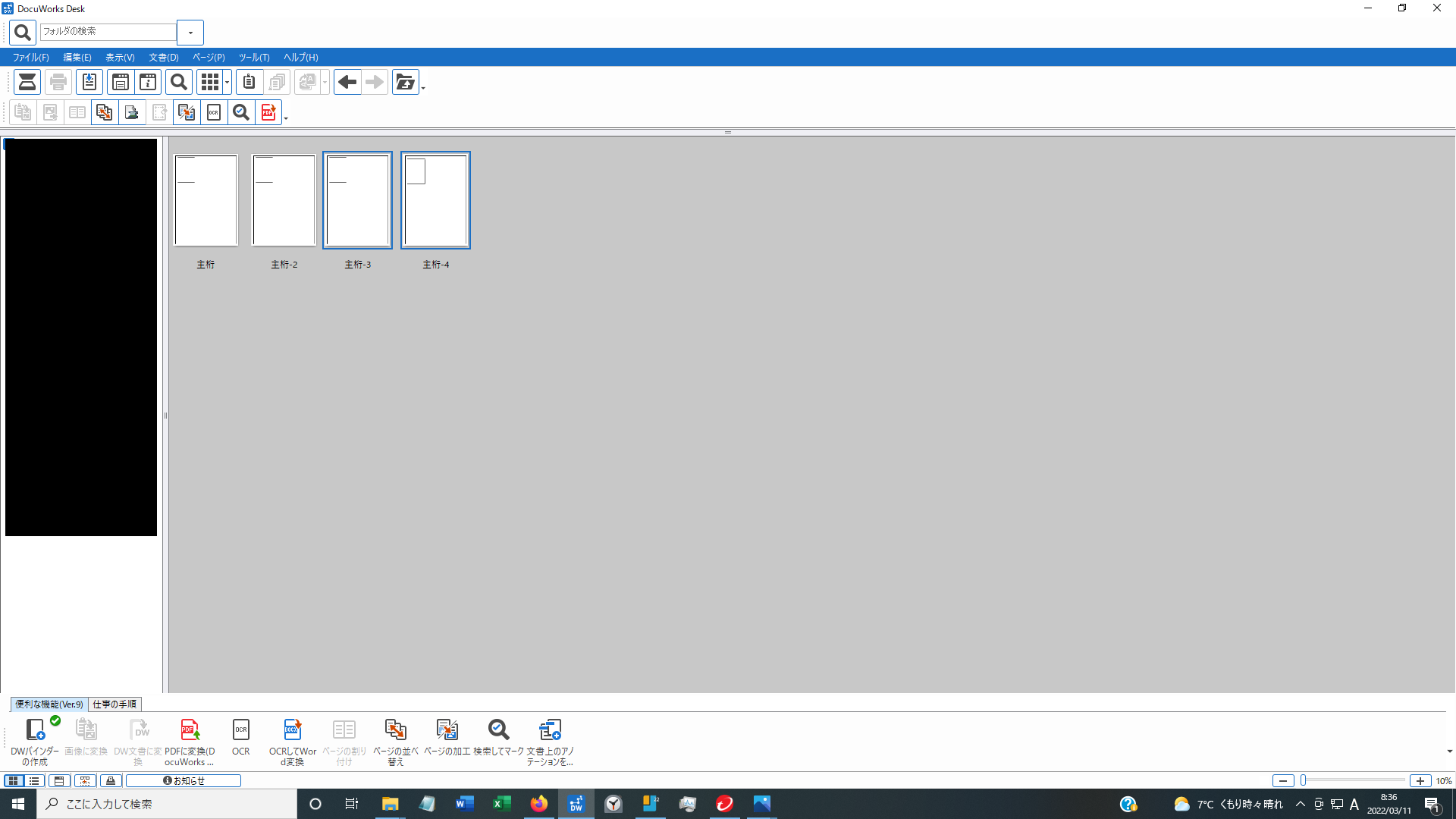

  ご回答の通りチェックを外して印刷してみましたが画像2枚目のように印刷されてしまいました。

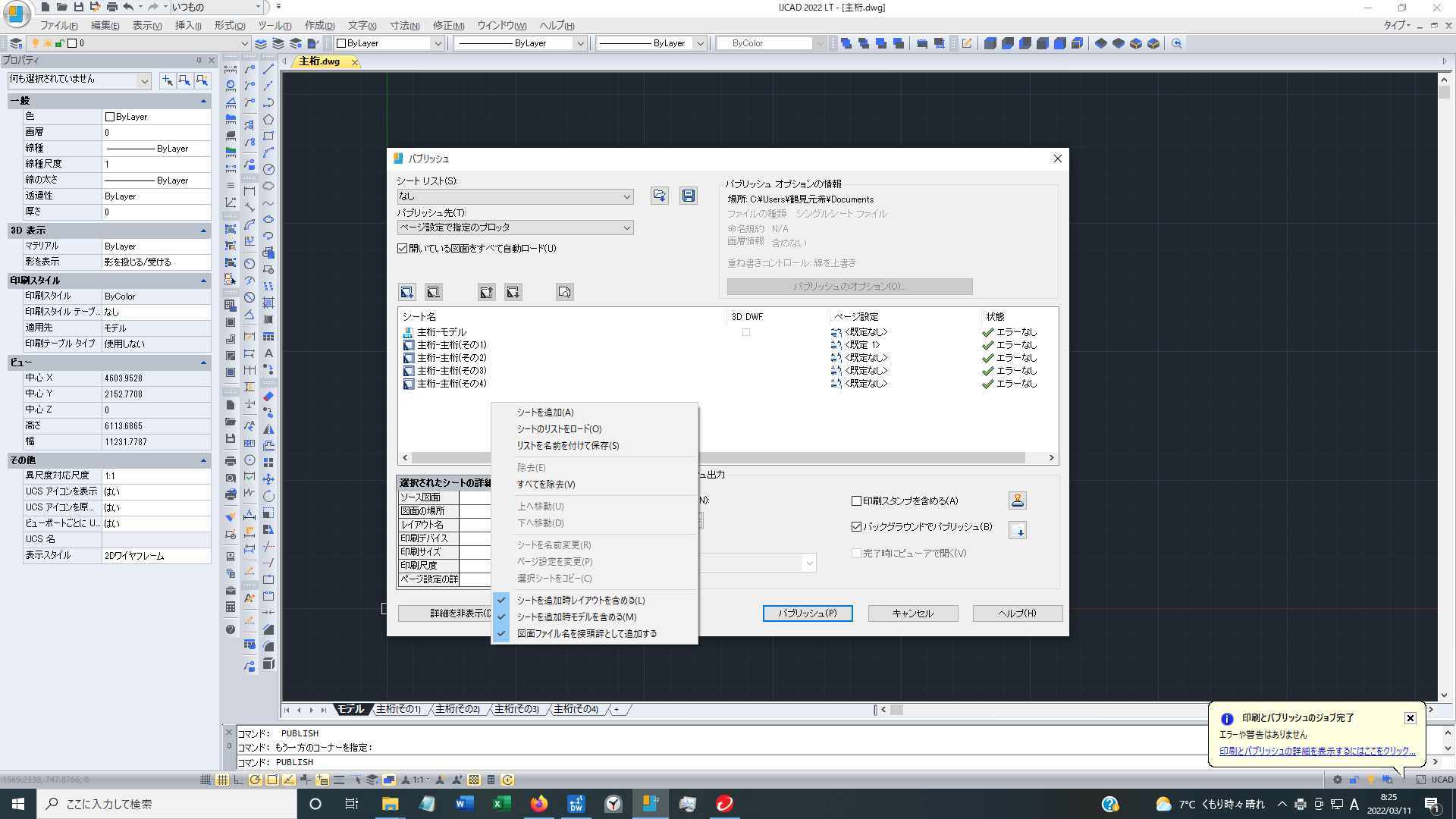

  また、チェックを入れた状態で印刷しても、4枚目のように、同じように印刷されてしまいました。

  この状態について何かご存じでしたら、教えていただければ幸いです。







  0
•

  rs

  • 2022年03月14日 02:55

  鶴見さん

  画像付きで詳しくありがとうございます。

  Docuworksを持っていないのでIJCADに元々ついているDWG To PDFで確認してみたのですが、「ファイル名」「ファイル名ｰ2」「ファイル名ｰ3」とはなりませんでした。

  こちらでは「ファイル名 - レイアウト名」という形式で出力されました。（シングルシートです）

  DocuWorks固有の問題かもしれないですね。お役に立てず申し訳ないです。

  0
•

  鶴見

  • 2022年03月14日 06:58

  そんなことありません。

  ご回答ありがとうございました。

  0
