【Electrical】カタログを作成・登録する方法

「IJEConfig」タブ＞「作成」パネル上の、「カタログ」コマンドより、カタログを作成・登録することが可能です。

「カタログ」コマンド・・・機器に付加する情報をまとめたデータベースを作成・修正するコマンドです。

「IJE Config」タブ＞「作成」パネル＞「カタログ」(EDITCATALOG)



カタログには、回路シンボル・機器シンボルに付加する情報を登録します。

このカタログは、「シンボル配置」コマンドを実行した際、機器情報を入力する際に利用する「カタログとリンク」機能を活用する為に設定します。

※「シンボル配置」については以下をご参照ください。

　【Electrical】シンボルをページ（図面）へ挿入する方法

カタログ情報を付加したシンボル類は帳票作成の際に手入力の手間を省くことができます。

お客様の環境に合わせたカタログを作成する事で、業務効率化を推進する事が可能です。

「IJE Config」タブ＞「作成」パネル＞「カタログ」(EDITCATALOG)をクリックすると、以下ダイアログが表示されます。

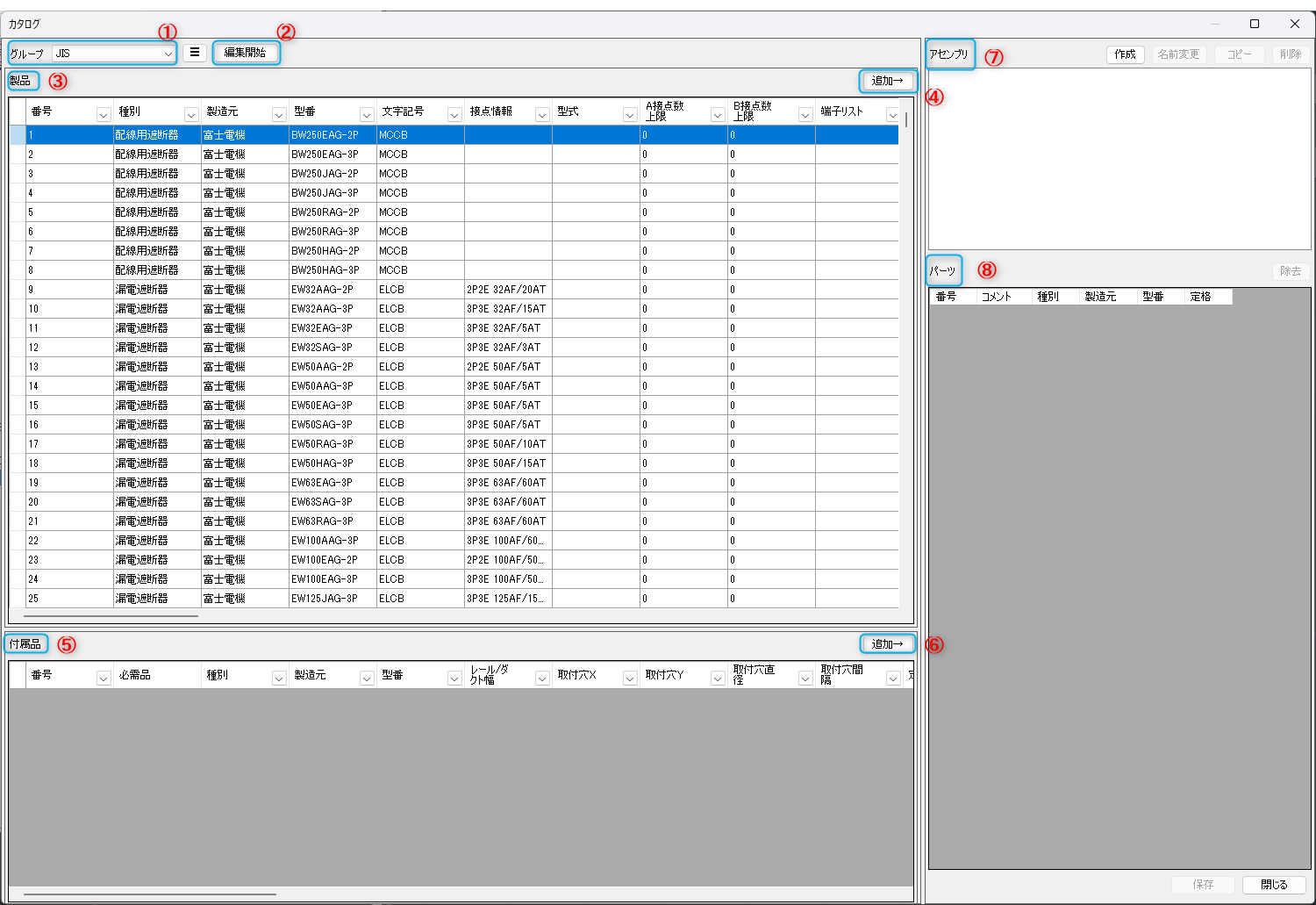

「カタログ」ダイアログ

①『グループ』

　利用する規格を選択します。

②『編集開始』

　製品、付属品の各項目の編集、追加ができます。

③『製品』

　製品が一覧で表示されます。

　　④『追加』

　　　製品を選択して、『追加』ボタンを押すと、パーツに製品が表示されます。

⑤『付属品』

　選択している規格の名前を変更します。

　　⑥『追加』

　　　付属品を選択して『追加』を押すと、パーツに付属品が表示されます。

⑦『アセンブリ』

　アセンブリの作成、削除、コピー、名前の変更ができます。

⑧『パーツ』

　『追加』をした製品、付属品が表示されます。

⑨『保存』

　保存します。

⑩『閉じる』

　ダイアログを閉じます。

関連記事：【Electrical】シンボルをページ（図面）へ挿入する方法
