💡 この記事のポイント
- レイアウト空間に配置されたビューポートを、直接編集する方法について説明します。
- モデル空間に切り替えずレイアウト空間上で編集を行いたい時は、ビューポートの最大化が必要です。
IJCAD 2025 以降の製品では、レイアウト上のビューポート枠をダブルクリックもしくは、VPMAXコマンドを実行すると、同じビューでモデル空間へ一時的に移動し、編集することが可能です。
手順

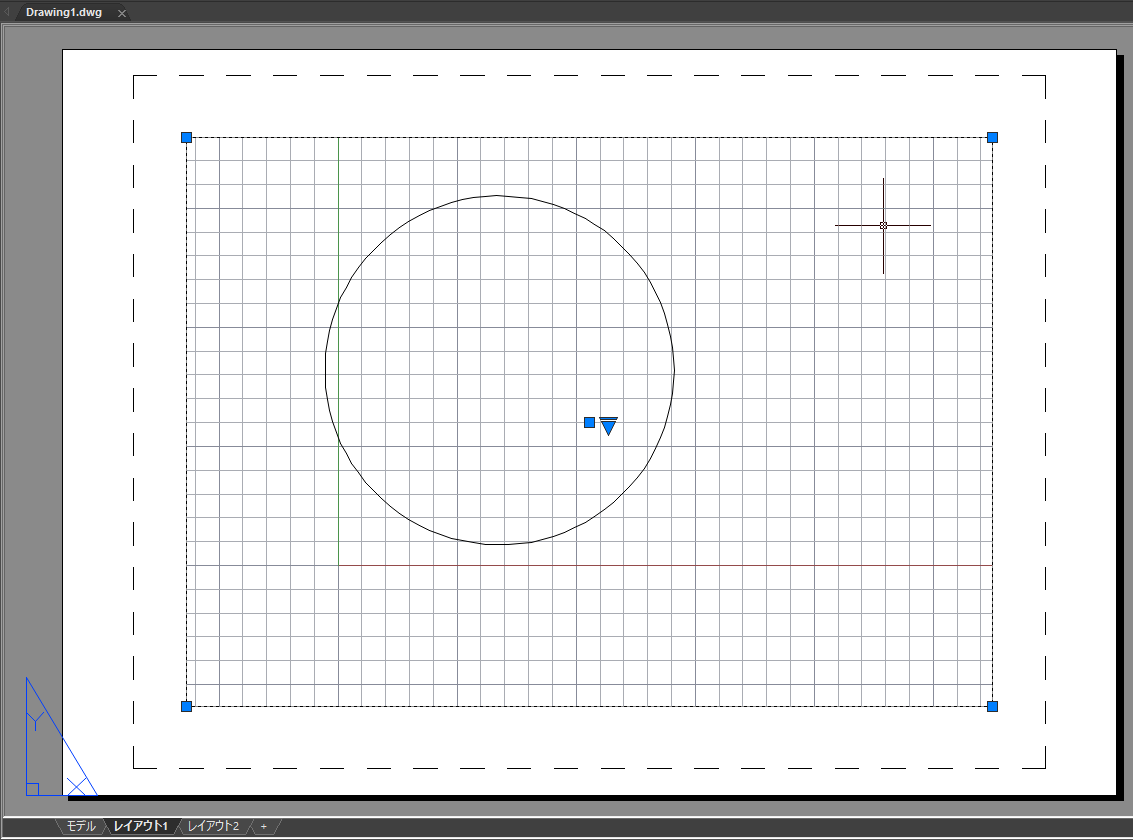

- レイアウト上のビューポートをダブルクリック、もしくはビューポートを最大化（VPMAX）コマンドを実行。

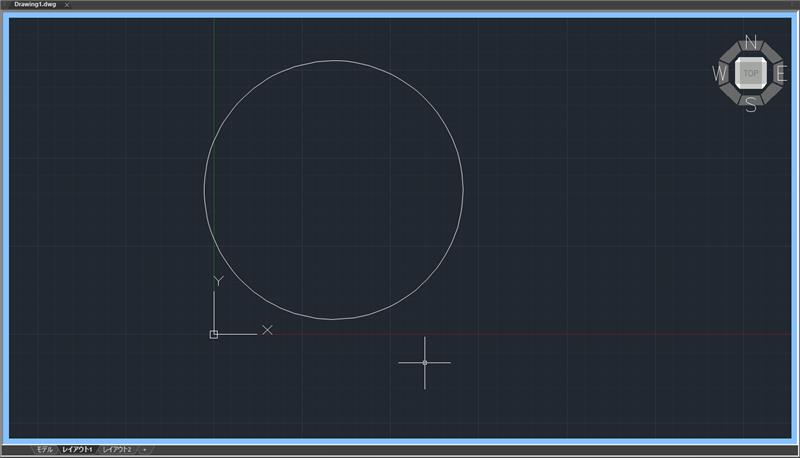

2.一時的に移動したモデル空間で編集を行う。
※この時、タブは［レイアウト］タブのままになります。
3.青枠をクリック、もしくはビューポートを元に戻す（VPMIN）コマンドを実行し、レイアウト空間上へ戻る。
関連記事：VPMAX [ビューポートを最大化] (コマンド)
