対象製品 ： IJCAD 2025 以降 (STD/PRO グレード)
IJCAD 2025 以降の製品では、図面内のブロックを別のブロックに置き換える際に、置き換える任意のブロックを指定することが可能です。
※IJCAD 2024 以前の製品では図面内のブロックを別のブロックに置き換えることは可能ですが、置き換え対象のブロックが全て置き換わる仕様です。
IJCAD 2025 以降
IJCAD 2025 以降の製品では以下の手順で、置き換えるブロックを指定することが可能です。
手順
1.BLOCKREPLACEコマンドを実行。
2.［ブロック置き換え］ダイアログボックスで置き換え元のブロック名を選択し［OK］をクリック。
3.［ブロック置き換え］ダイアログボックスで置き換え先のブロック名を選択し［OK］をクリック。

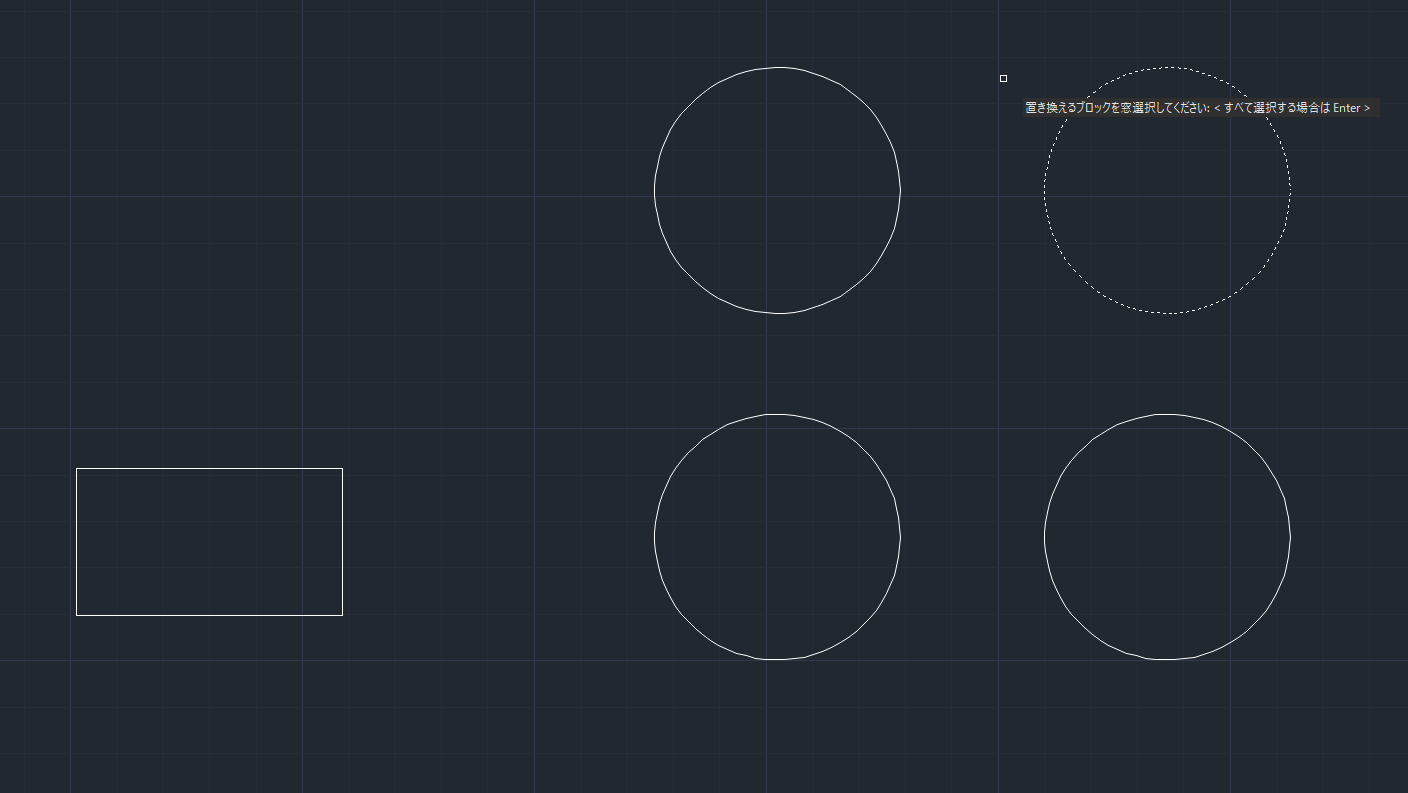

4.図面上で置き換えたい任意のブロックを指定する。
上記手順で指定したブロックのみ置き換えが行われます。

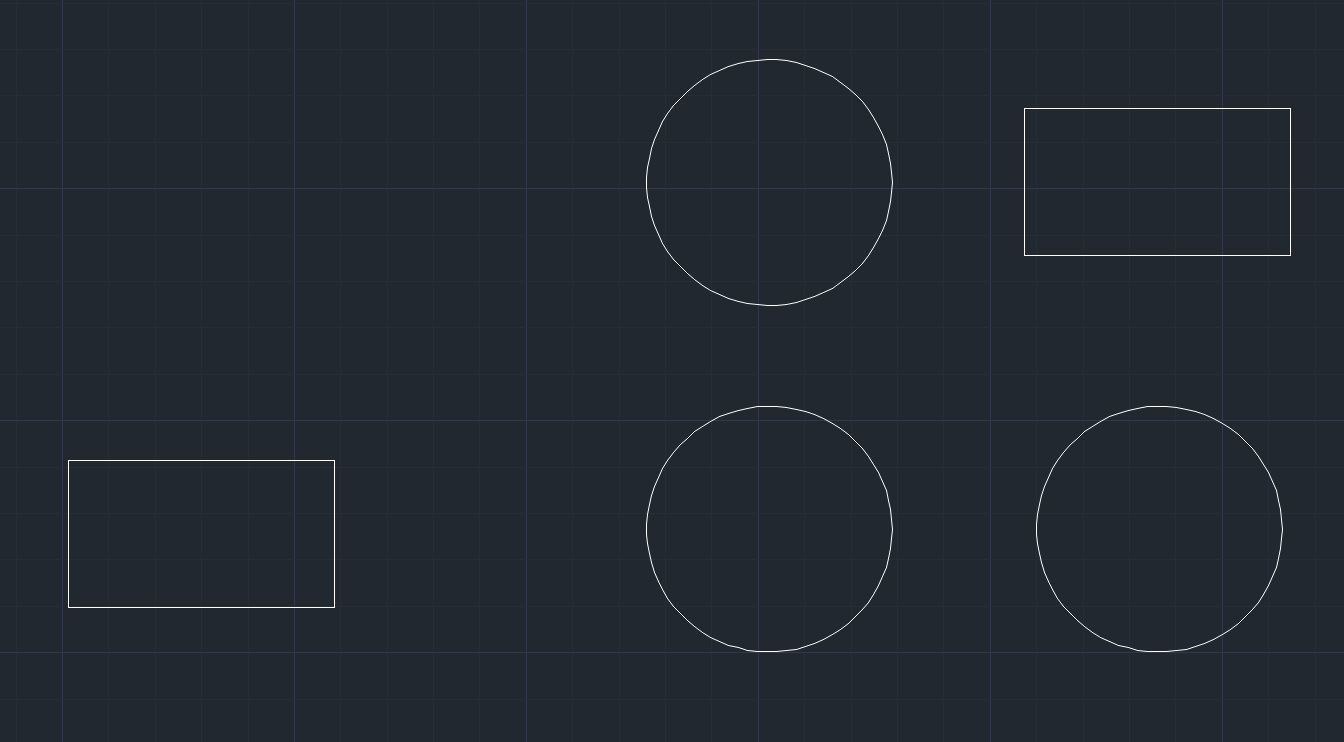

置き換え後：
IJCAD 2024 以前
IJCAD 2024 以前の製品では、図面内に置き換え元のブロックが複数存在する場合、指定したブロックのみ置き換えることはできず、一括で置き換えられます。
手順
1.BLOCKREPLACEコマンドを実行。
2.［ブロック置き換え］ダイアログボックスで置き換え元のブロック名を選択し［OK］をクリック。
3.［ブロック置き換え］ダイアログボックスで置き換え先のブロック名を選択し［OK］をクリック。

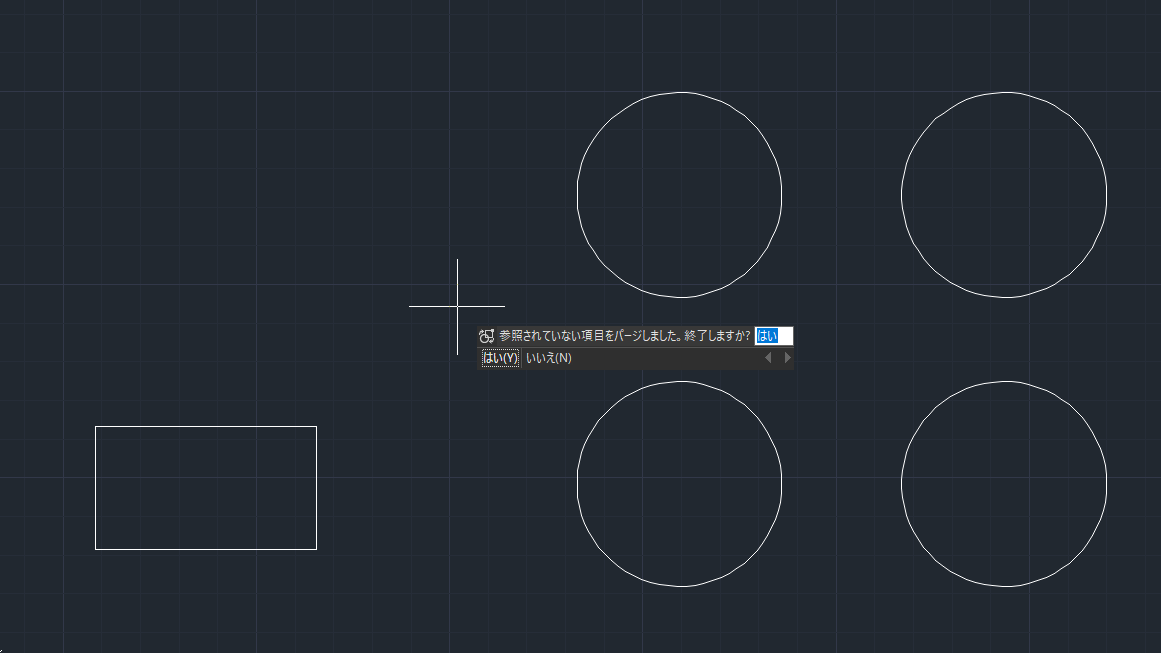

4.「はい(Y)」を選択。
置き換え対象のブロックが一括で置き換えられます。

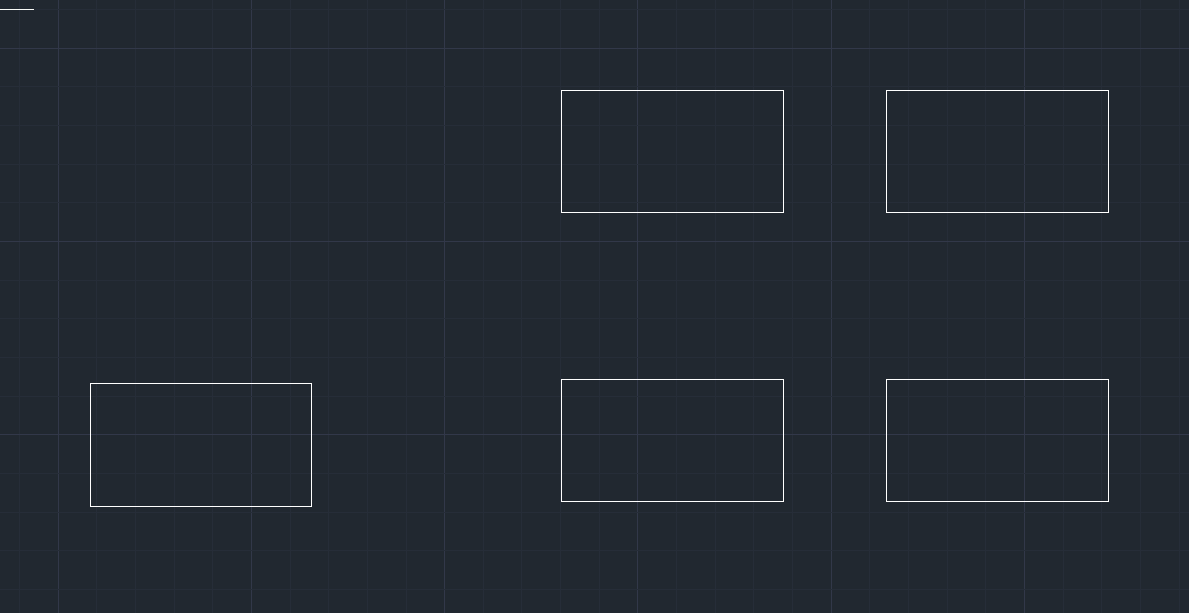

置き換え後：
