追い寸法

回答済み

Kan19980523

• 2025年03月01日 03:02

追い寸法を記入する方法を教えてください。

0

•

  めいパパ

  • 2025年03月03日 08:43

  通常のIJCADでは、DIMCONTINUEコマンドで描画できると思います。



  参考に、下記のような寸法を描画できました。（「直列寸法」というみたい）

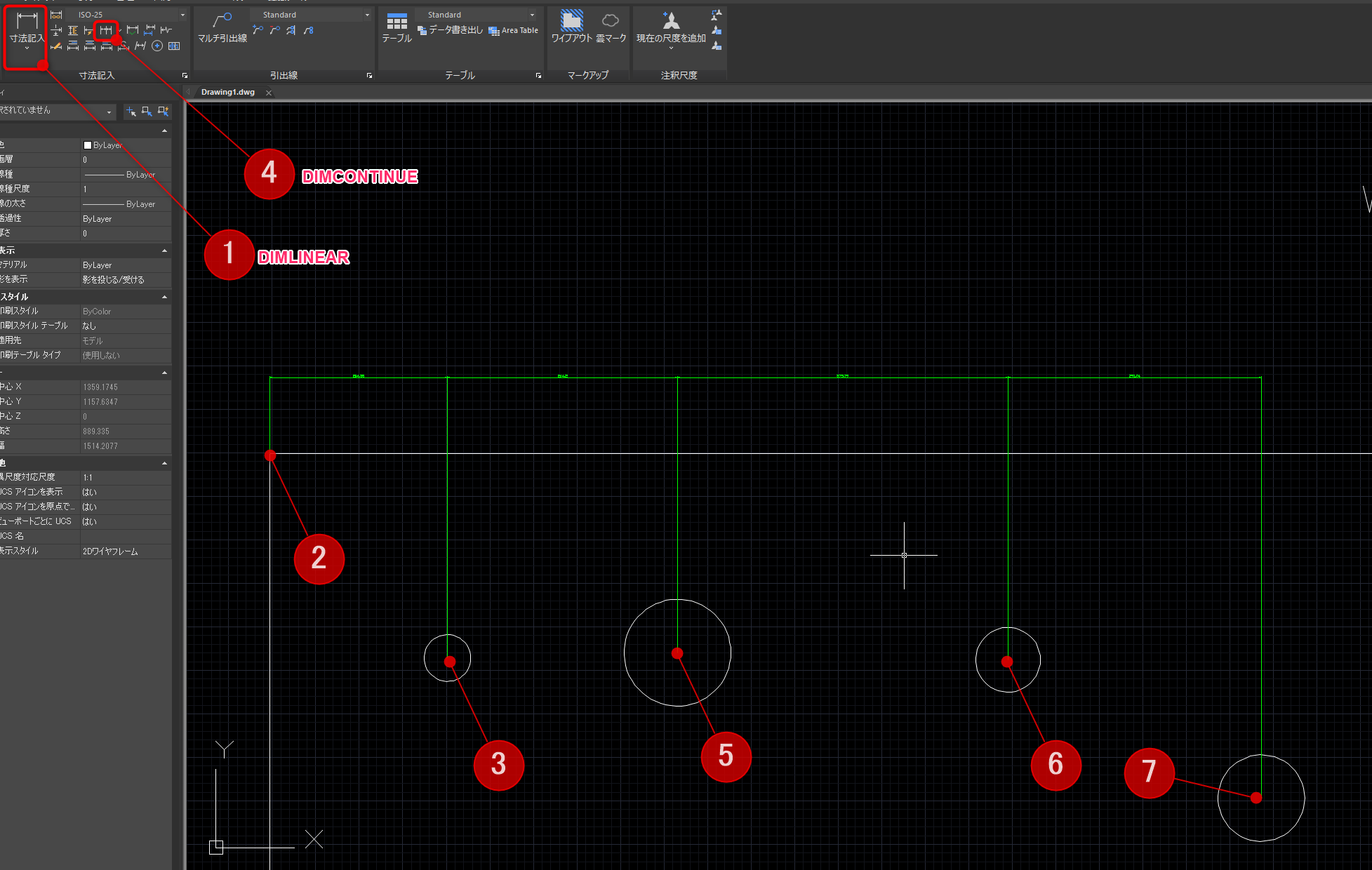

  手順

  ①DIMLINEARコマンド(リボンからでもコマンドラインからでもOK)

  ②追い寸の補助線の起点となる箇所をクリック

  ③最初の寸法を描画。（寸法2点目と寸法値を配置する点をクリック）

  ④DIMCONTINUEコマンド

  ⑤最初の寸法に追加して、追い寸を描画。

  ⑥⑦....と追加できる。

  0
•

  なみ

  • 2025年04月16日 04:35

  もしかしてですが、累進寸法のことを指しているのならば
  IJCADのヘルプセンターに設定の手順の説明があります。

  https://support.ijcad.jp/hc/ja/articles/900007313523-%E7%B4%AF%E9%80%B2%E5%AF%B8%E6%B3%95%E3%82%92%E4%BD%9C%E6%88%90%E3%81%99%E3%82%8B%E6%96%B9%E6%B3%95

  0
